NTQZ-50型輕便鉆機（50米液壓小型鉆機）

發布時間：2023-03-20 17:23　瀏覽次數：700次

NTQZ-50型鉆機是一種具有油壓自給進給進的輕便鉆機。額定鉆孔深度50米,最大開孔直徑允許為110mm,終孔直徑為75mm,孔徑46-110mm配套鉆進深度根據地層情況而定。鉆機既可以鉆取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）。由于鉆機不帶卷揚機、不帶鉆塔，直接液壓鉆進和升降，所以是一種更加輕便的多用途輕便型液壓鉆機。

NTQZ-50型小型液壓巖心鉆機是一種廣泛適用于平原、山區及交通能源不便地區的小型取樣鉆探設備，具有結構緊湊、占用面積小、重量輕、移動方便等優點。適合鐵路、水利、建筑工程及戶外山區的地質取樣勘查、地質巖心鉆探、小型灌漿孔、爆破孔等?？筛鶕?jù)地層的不同選用金剛石、復合片及合金等鉆頭鉆進。

 主要用途：◇工程勘察  ◇物化探鉆孔取樣  ◇超前鉆探  ◇鉆孔灌漿   ◇預埋件引孔   ◇各種爆破鉆孔  ◇檢查孔

◇小型家用水井  ◇區域地質調查  ◇礦山礦脈探查   ◇礦藏品位評估   ◇巖土工程檢測

主要特點
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊，鉆機、柴油機(或電動機）都安裝在同一個底架上，占用場地面積小。
4.重量輕、分解性強，便于搬遷，適合于平原和山區工作。

三、主要參數：

1.鉆機：鉆孔深度：50m；鉆孔直徑：45-110mm，鉆桿直徑：36mm、42 mm，鉆孔傾角：90°鉆機外廓尺寸（L*B*H)： 1400*680*1600mm，鉆機重量(不包括動力機):220kg,含動力 300kg

2. 回轉器：立軸轉速四擋：正轉70-650 r/min（1-3檔），反轉：50-130（R倒擋）

立軸行程：1000 mm

提升力：300kg,  加壓力：200kg

立軸空載向上最大移動速度 ：3m/min

3. 油泵型號：CBT-F310，額定壓力：20 Mpa

流量：10 ml/r，額定轉速；1500 r/min

4. 電動機：型號：Y132M-4，額定功率 ( KW)：7.5

額定轉速 (r/min)：1440

5. 柴油機型號：R180，額定功率：5.67KW

額定轉速：2200 r/min

注:本鉆機動力配備標配為柴油機，如需配電動機,用戶訂貨時提出.

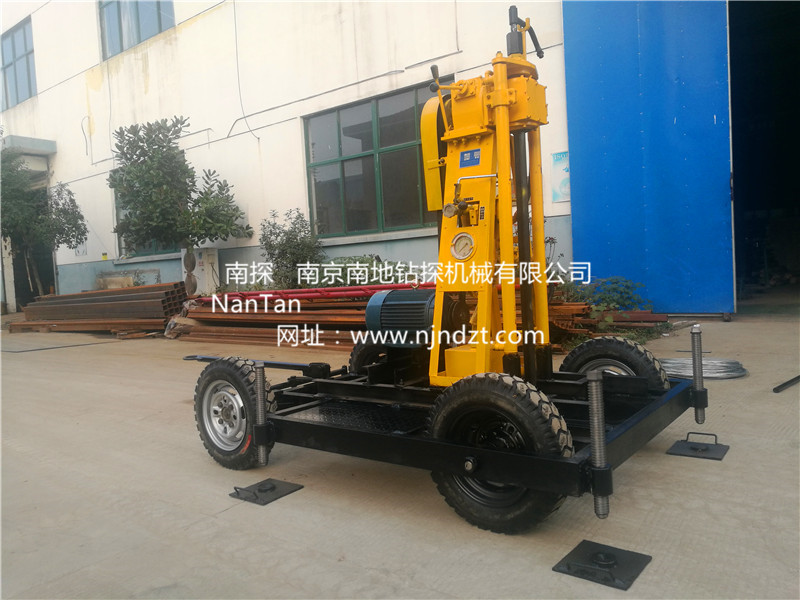

備注：可加裝兩輪、四輪拖掛底座或者履帶底盤，訂貨請說明。
