NTSZQZ-1型手持式背包取樣鉆機

發布時間：2023-03-20 17:23　瀏覽次數：2172次

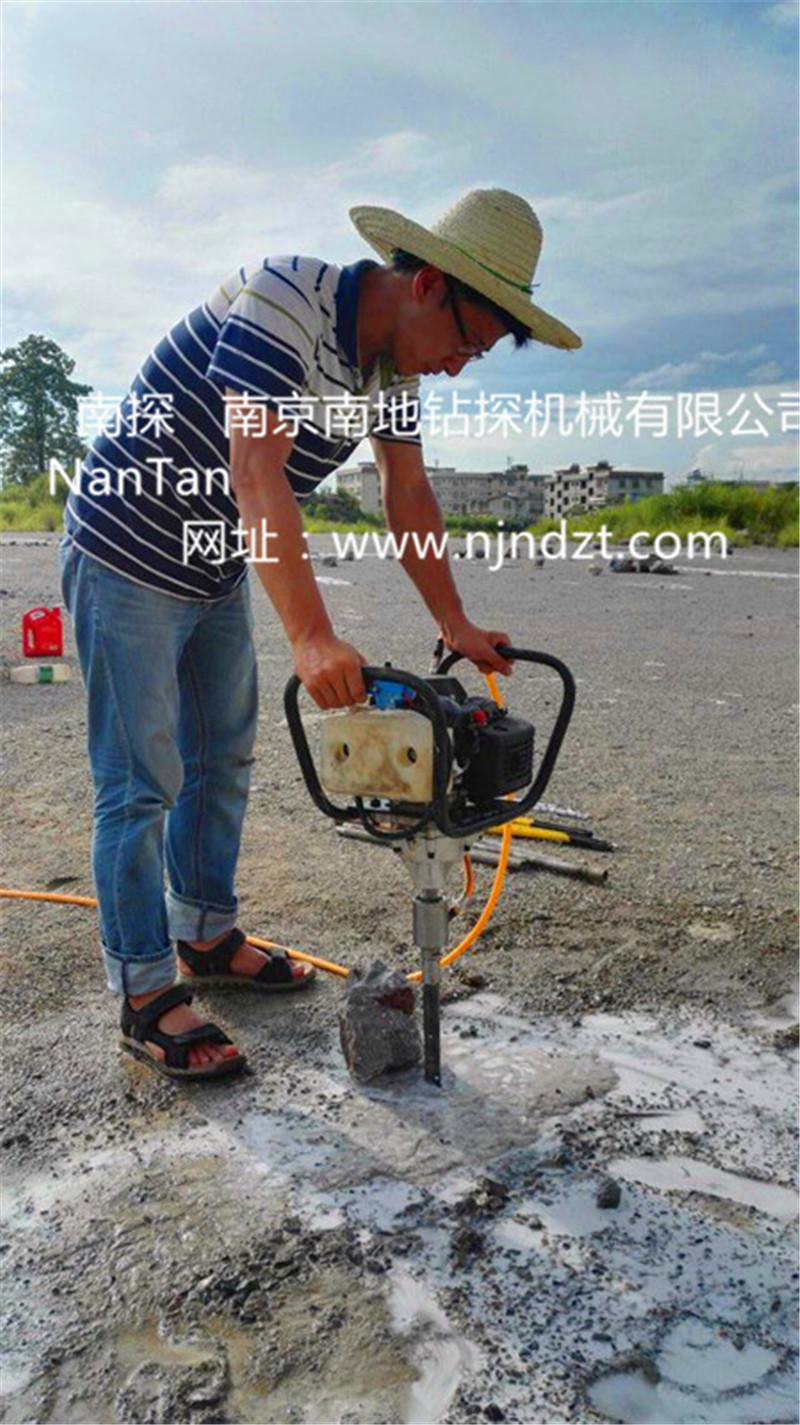

一、介紹：NTSZQZ-1型手持式背包取樣鉆機，既可以取土樣、巖芯樣，也可以引孔灌漿，是一種多用途微型工程鉆機。

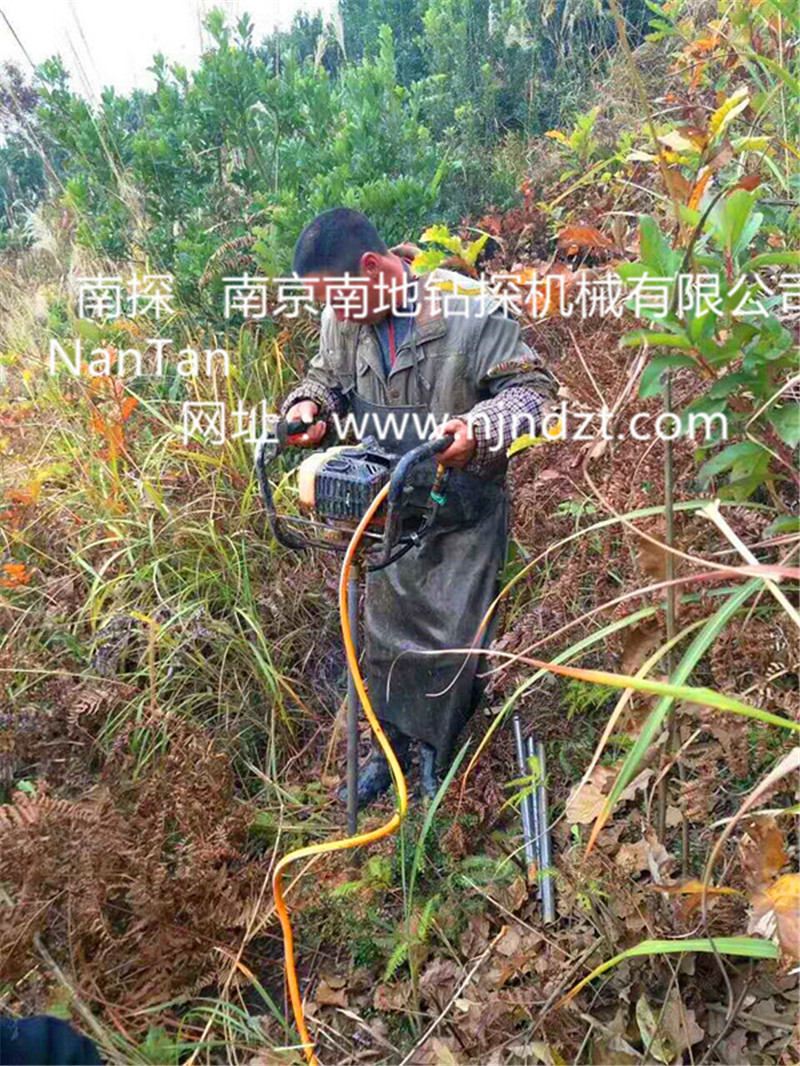

可以2人操作的取芯鉆機!鉆探深度可達15米!采用輕便的汽油機作為動力，分體式輕便實用，搬遷十分便利，滿足野外車輛無法進入地區時用;鉆機操作簡單，易學易懂。可實現合金、金剛石鉆頭鉆進及麻花螺旋鉆進和不取芯三葉合金鉆頭、復合片不取芯鉆頭引孔鉆進的需求。

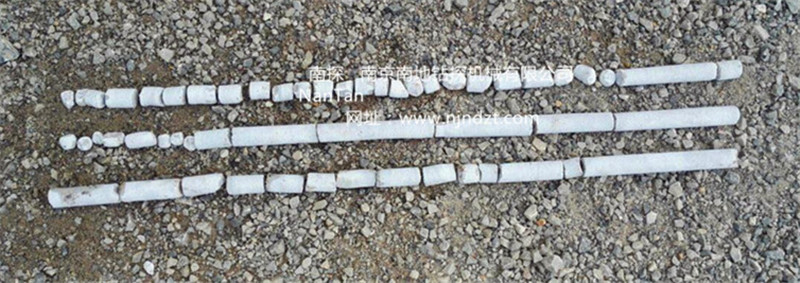

鉆進過程中提升和給進是依靠手持式汽油機變速箱來完成。鉆進過程中，利用泥漿泵冷卻回轉器和鉆頭，并攜帶土巖屑返回地表。隨著鉆具向地下延伸，所需要的土巖樣不斷進入到巖心管內，當土巖樣達到預定深度后，便可以將鉆桿取出，實現了單回次取樣作業。重復以上步驟，直至全孔取樣完成。

    NTSZQZ-1型輕便型取樣鉆機是由國內專業人士通過經驗積累實地檢驗針對礦察、油田勘測、地質研究勘探設計打造的；采用進口器件通過實地檢驗推出地一款廣泛適用于交通不便的野外作業取樣設備。廣泛適用于工業與民用建筑、橋梁、鐵路、公路、水電、礦山等行業。

二、NTSZQZ-1型手持式背包取樣鉆機應用領域：

◇工程勘察  ◇物化探取樣、引孔  ◇超前鉆探  ◇灌漿打孔  ◇預埋件引孔   ◇各種爆破鉆孔  ◇檢查孔  ◇仰拱檢測 ◇區域地質調查

◇礦山礦脈探查   ◇礦藏品位評估   ◇巖土工程檢測

三、NTSZQZ-1型手持式背包取樣鉆機產品優點：

1、重量輕，汽油機動力，方便野外施工；2、快捷拆裝、快速取芯；

3、高效耐用,專業配制的合金鉆頭、金剛石鉆頭，高效耐磨，多用途使用。

四、NTSZQZ-1鉆機主要參數

鉆進深度：≤15m (土層15米，整體巖層10米)；26mm孔徑：10-15m;36mm孔徑：5-10m。

鉆桿直徑:25，長度600mm，合金鋼材質。

鉆機轉速(r/min)：400-1200，鉆機扭矩(N.m)：60

汽油機：功率1.5KW，轉速3000-6800r/min，型號：144FA；結構型式:手持式
整機凈重質量（含汽油機）(kg):13；外形尺寸（長*寬*高）：450*350*500mm
柱塞泵:壓力：20-35（kg/cm2）,流量：13.5（L/min),轉速：1800（r.p.m.）,重量（含汽油機）15kg

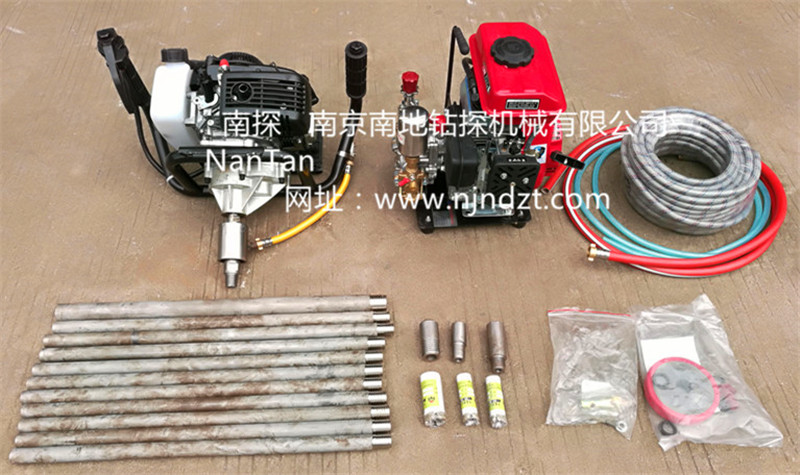

五、NTSZQZ-1型手持式背包取樣鉆機主要配件：

1、取樣鉆機：含汽油發動機、鉆進裝置。

2、供水系統：三缸柱塞泵、汽油發電機、進出水管。

3、鉆桿、變徑接頭。

4、鉆具：Φ26、Φ36巖心管鉆桿接頭、金剛石鉆頭、麻花鉆頭等。

5、以上配置都可以根據不同的用途進行選配。
