XY-1型勘探鉆機(100m鉆機、水泵一體化)、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機

發布時間：2023-03-20 17:22　瀏覽次數：657次


XY-1型鉆機是一種具有油壓給進的輕便鉆機。額定鉆孔深度100米,最大開孔直徑允許為150mm,終孔直徑為75mm,鉆進深度根據地層情況而定。

鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。

一、使用范圍
1.用于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等鉆進工程;
2.可根據地層的不同選用合金、鋼砂及鋼粒等鉆頭進行鉆進；
3.可鉆2-9級的砂質粘土及基巖層等。
二、主要特點
1.具有油壓自動給進機構、鉆進效率高。
2.采用上球卡夾持機構代替卡盤，可實行不停機倒桿。
3.手柄集中、操作方便、安全可靠。
4.結構緊湊，鉆機、水泵及柴油機都安裝在同一個底架上，占用場地面積小。
5.重量輕、分解性強，便于搬遷，適合于平原和山區工作。
三、主要參數：
1.技術參數：
  鉆進深度：100      開孔直徑( mm)：75-150         終孔直徑( mm)：75-150
  鉆桿直徑( mm)：42     鉆孔傾角 ：90-75°
  鉆機外廓尺寸(L×B×H) (mm)：1640×1030×1440
  鉆機重量(不包括動力)(Kg)：500 Kg
2．回轉器
  立軸轉速(三檔)(r/min)：142,285,570        立軸行程 (mm)：450
  立軸最大給進壓力(KN)：15                  立軸最大起重力(KN)：25
  立軸空載向上最大移動速度(m/min) ：3
3.卷?yè)P(yáng)機
最大起重量(一速單繩)(KN)：10    卷筒轉速：55、110、220r/min
卷筒直徑：145mm        卷筒圓周線速度：0.42 0.84 1.68m/s
鋼絲繩直徑：9.3mm    抱閘直徑：230mm    閘帶寬度：50mm
4.水泵  類型：臥式單缸雙作用
最大排量(L/min)：配電動機：77，配柴油機：95，最大壓力(MPa)：1.2
工作壓力(MPa)：0.7，缸套直徑：80mm，活塞行程：100mm
5．油泵  類型：齒輪泵  型號：YBC-12/80
額定壓力：8MP  排量：8m/r  額定轉速：1500r/min
6.動力機
  柴油機 ：S1100    額定功率(KW)：12.1   額定轉速 (r/min)：2000

  電動機 ：Y132M-4    額定功率 ( KW)：7.5  額定轉速 (r/min)：1440
特別說明：
1、鉆機標配柴油機，也可以裝配電動機，購買時請說明。

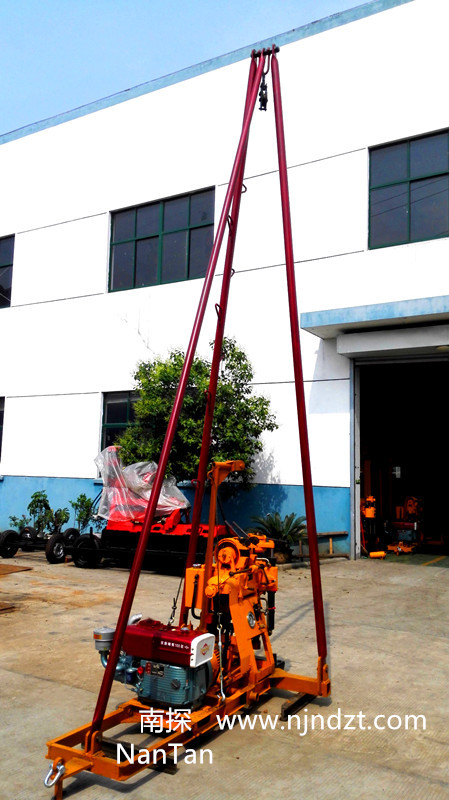

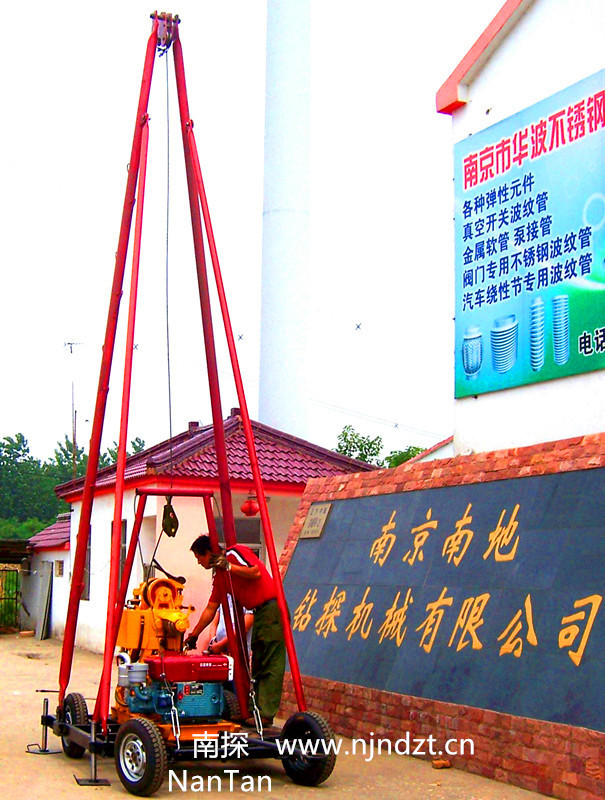

2、鉆機可以選擇裝配：T-SJ-3型三腳架鉆塔、T2-SJ-3型兩輪拖掛三腳架鉆塔、

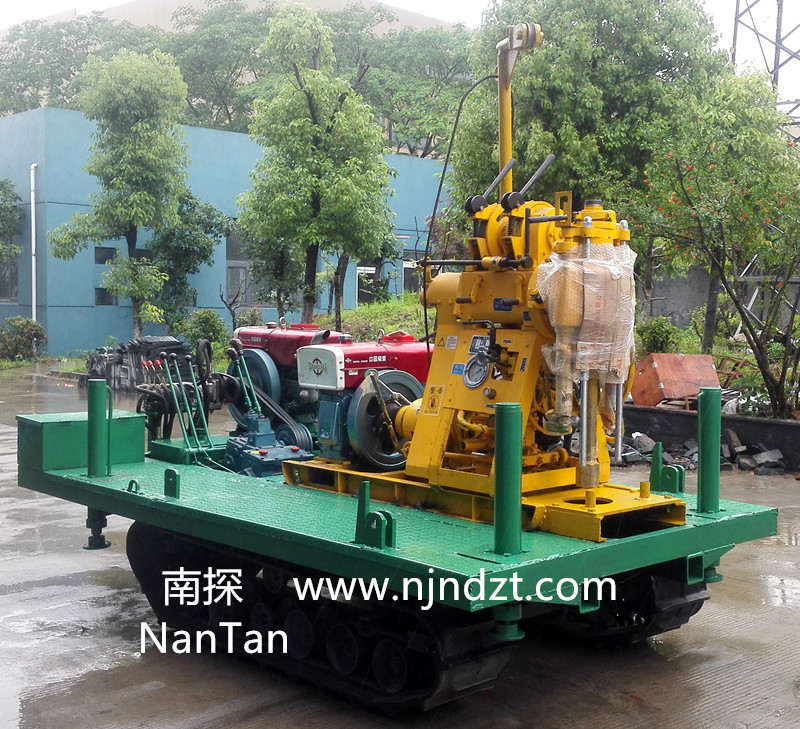

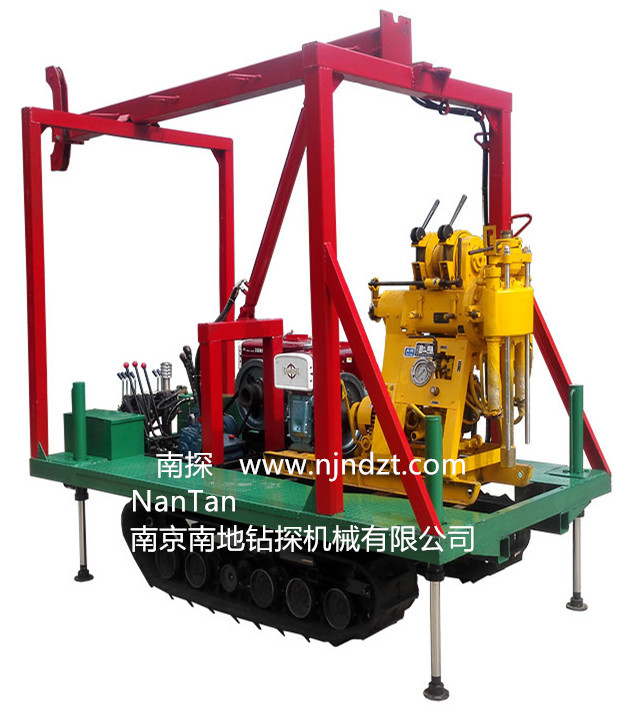

T4-SJ-4型四輪拖掛底座及人字形鉆塔、LP-4T-01-B(A)型履帶底盤及人字形鉆塔、
LP-4T-02-B（A）型履帶底盤及液壓起落鉆塔、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔

等多種鉆機底盤及鉆塔，也可以根據用戶需求定制。
