XY-1A型系列地質勘探鉆機(100-180m高速）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機

發布時間：2023-03-20 17:22　瀏覽次數：675次

XY-1A型系列鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，
滿足不同用戶的需求，推出增加了移機功能的XY-1A（YJ），增加了水泵的XY-1A-4型，
增加了移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。

鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。

一、適用范圍

1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、
物理勘察;小型灌漿孔、地?zé)峥住?/span>爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
 2.轉速范圍寬并配有高速檔，可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔分別為91mm，75mm和46mm時，額定鉆孔深度分別為100m ，150m和180m。
最大開孔直徑允許為300mm。
 二、鉆機特點：
1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。
4. 手柄集中，操作方便。 5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。

三、 技術參數

1.鉆機
鉆孔深度：100,150,180m     最大開孔直徑：300 mm   終孔直徑：91,75,46 mm

鉆桿直徑：42或50 mm   鉆孔傾角：90-75°

鉆機外廓尺寸（L×B×H): XY-1A：1433×697×1274mm  XY-1A-4：1700×780×1274 mm  XY-1A(YJ)：1620×970×1560 mm   XY-1A-5：1700×780×1274 mm

鉆機重量(不包括動力機)：
XY-1A：420 Kg   XY-1A-4：620 Kg  XY-1A(YJ)：620 Kg  XY-1A-5：720kg

2.回轉器  立軸轉速(五檔)：1010,790,470,295,140 r/min    立軸行程：450 mm

  立軸空載向上最大移動速度：3 m/s     立軸空載向下最大移動速度 ：4 m/s

   立軸最大給進力：15 KN     立軸最大起重力：25 KN

3.卷揚機    最大起重量(單繩)：11 KN     卷筒轉速：121,76,36 r/min
卷筒圓周線速度(二層)：1.05, 0.66, 0.31 m/s 卷筒直徑：140mm 鋼絲繩直徑：9.3 mm

  鋼絲繩容量：35 m     抱閘直徑：252 mm      閘帶寬度：50 mm

4.油泵 型號：YBC-20/125 額定壓力：16 Mpa  流量：20 ml/r  額定轉速:1500 r/min

5.電動機     型號：Y160M-4    額定功率：11 KW    額定轉速：1460 r/min

6.柴油機     型號：ZS1100  額定功率：12.1KW    額定轉速：2200 r/min

特別說明：
1、鉆機標配柴油機，也可以裝配電動機，購買時請說明。

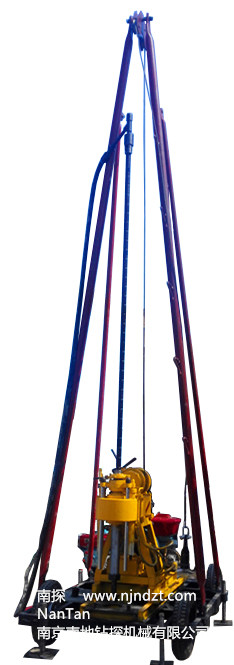

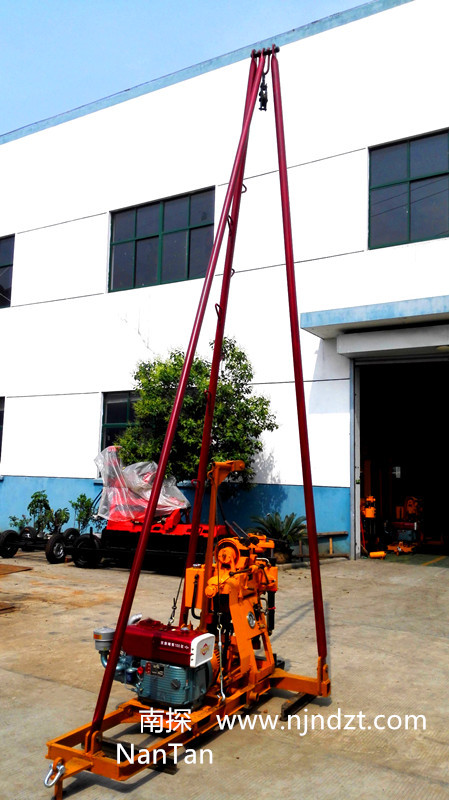

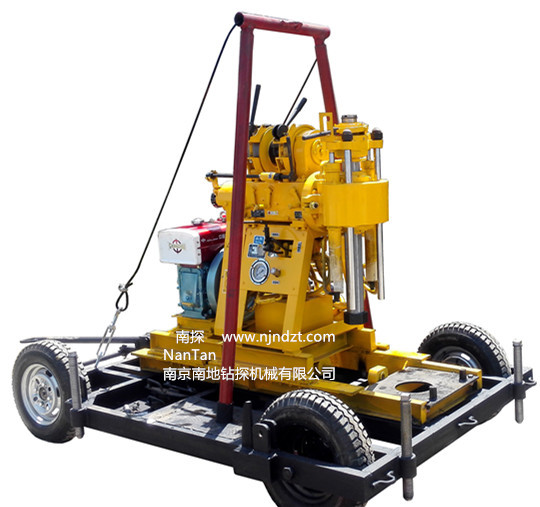

2、建議選配鉆機底座及鉆塔(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T4-SJ-4型四輪拖掛底座及四角架鉆塔；5、LP-4T-01-A型履帶底盤及四角架鉆塔；6、LP-4T-01-B型履帶底盤及四角架鉆塔；7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）。備注：型號加-SG型為液壓升高型履帶底盤（上下卡車）。

3、泥漿泵選配：BW160A、BW200雙缸泥漿泵。
