GXY-2型巖芯鉆機、探礦鉆機、水井鉆機（300-600米）

發布時間：2023-03-20 17:21　瀏覽次數：2448次

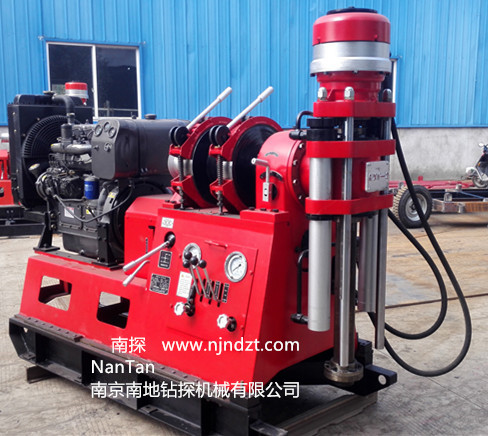

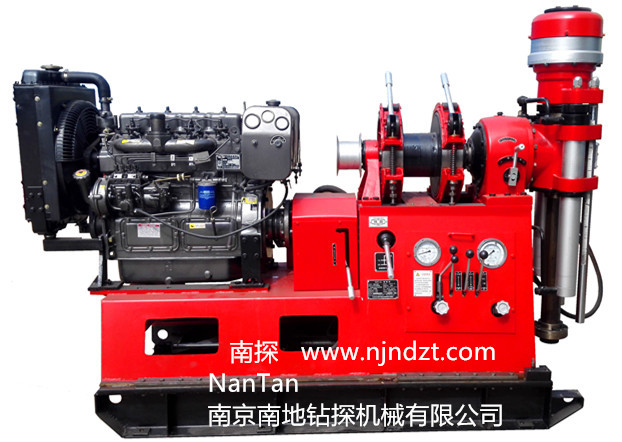

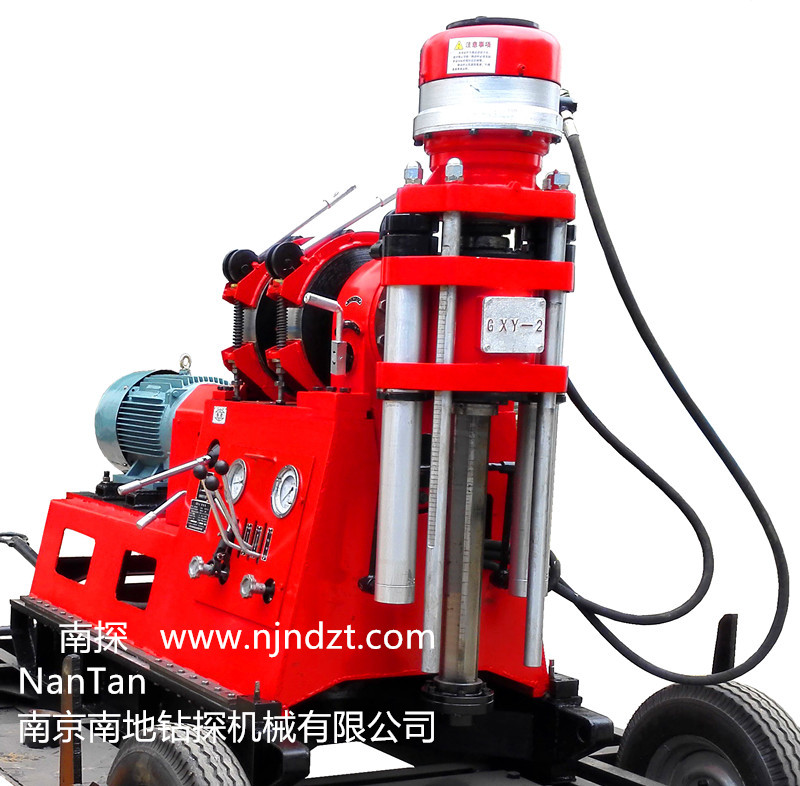

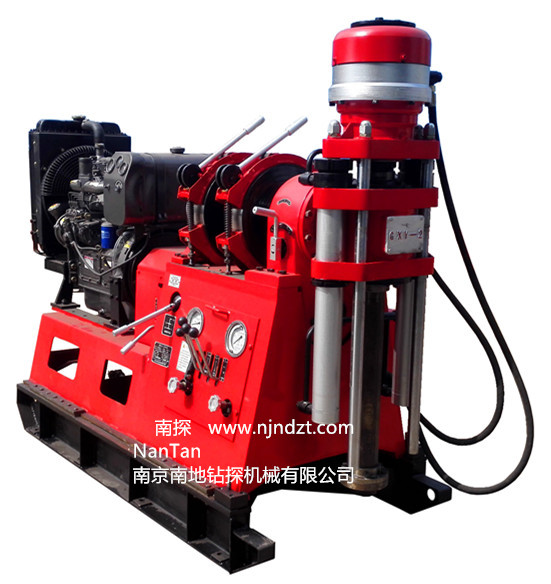

GXY-2鉆機（300-600米）

GXY-2型巖芯鉆機設計先進，布局合理、結構緊湊，操作靈活、堅固耐用，可拆性好，便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。

GXY-2型鉆機具有自動定心式油壓卡盤、較強起拔能力的行星式卷?yè)P(yáng)機和操縱方便、使用可靠的離合器。

GXY-2型鉆機與一般類型油壓鉆機比較具有下列特點：

1.鉆機具有較高的轉速和較合理的轉速范圍，轉速級數較多、低速扭矩大，適合小口徑金剛石巖心鉆機，也能滿足大口徑硬質合金巖心鉆進和各種工程鉆孔的要求。

2.鉆機重量較輕，可拆性較好。鉆機可分解成九個整體部件，最大部件重量?jī)H200千克。便于搬遷，宜于山區工作。

3.結構簡單布局較合理，所有部件均表露在外，不相互重疊，便于維護、保養和修理。

4.鉆機具有兩個反轉速度，處理事故時勞動強度不大，且安全。

5.鉆機移車平穩，固定牢固，鉆機機架堅固、重心低，高速鉆進時穩定性好。

6.配有足夠儀表，利于掌握孔內情況，操縱手柄比較靈活，布局較合理，操縱靈活可靠。

 7.鉆機與泥漿泵采用單機分別傳動，機場布置比較靈活，可減少機場面積。



·技術參數

鉆孔深度

（深度根據取芯、不取芯和地層情況等多種因素決定，本表為參考值）

鉆孔直徑：60mm

600

鉆孔直徑：75mm

400

鉆孔直徑：200mm

200

鉆孔直徑：300mm

100

水平鉆孔直徑：75mm

200-300

水平鉆孔直徑：110mm

100-200

鉆孔傾角

360°

立軸轉速(r/min)

正轉

70 ；121 ；190 ；263

329；570 ；899 ；1241

反轉

55;257

立軸最大扭矩 (N.m)

2760

立軸最大加壓力(KN)

54

立軸最大起拔力(KN)

72

立軸行程

600

立軸通孔直徑

76

卷?yè)P(yáng)單繩最大提升（低速單繩）(KN)

30

卷筒轉速Drum speed

37；65 ；103 ；141 r/min

鋼繩提升速度（單繩單層）

0.41 ；0.73 ；1.15 ；1.58 m/ s

鋼繩直徑

Ф16 mm

鋼絲繩容繩量

50m

液壓油泵

流量最大：32 L/min

壓力最大:12Mpa

工作壓力：8Mpa

轉速：1500r/min

配備動力

電動機

型號：Y180L-4

功率:22Kw

轉速:1470r/min

4沖程柴油機，冷卻水和風機，電起動

型號：4100

功率:40Kw

轉速:1500r/min

移動式鉆井平臺的液壓缸系統

移動油缸行程：465 mm

鉆機離開孔口距離： 315 mm

外形尺寸（長×寬×高）(mm)

2160×950×1800

鉆機重量(不含動力機)(kg)

1100

       注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出。

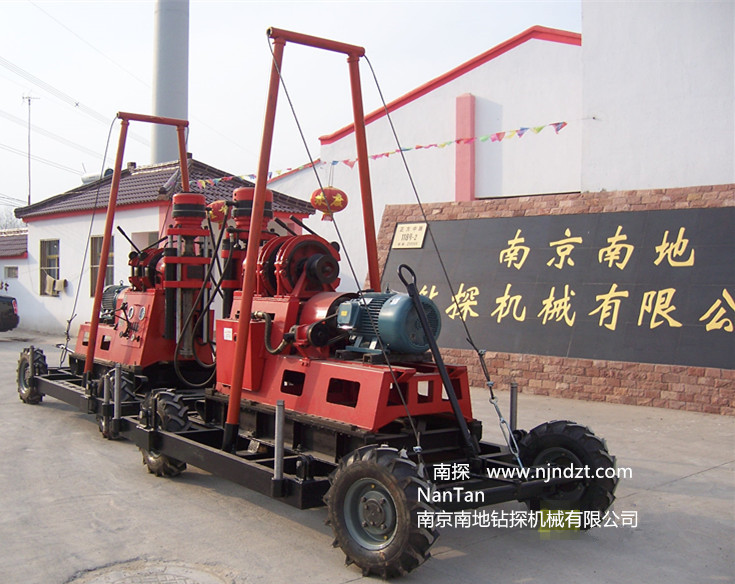

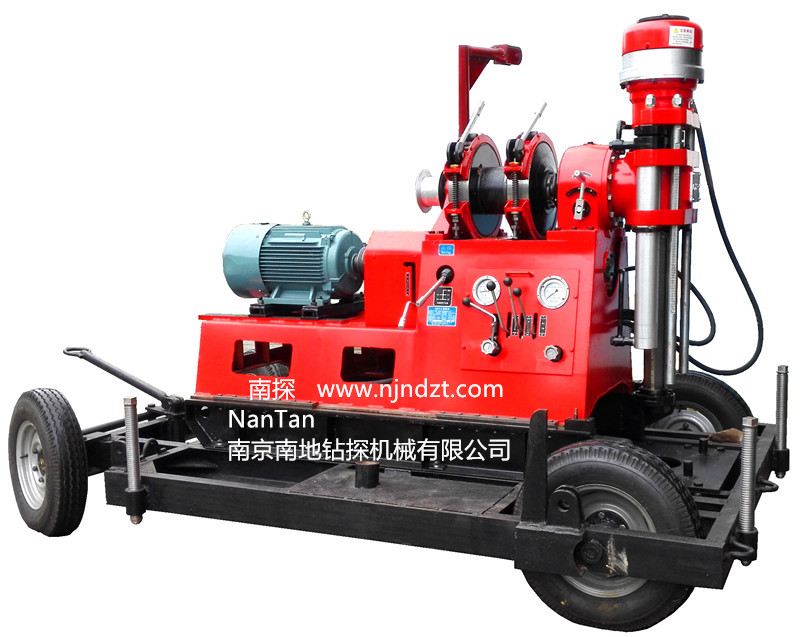

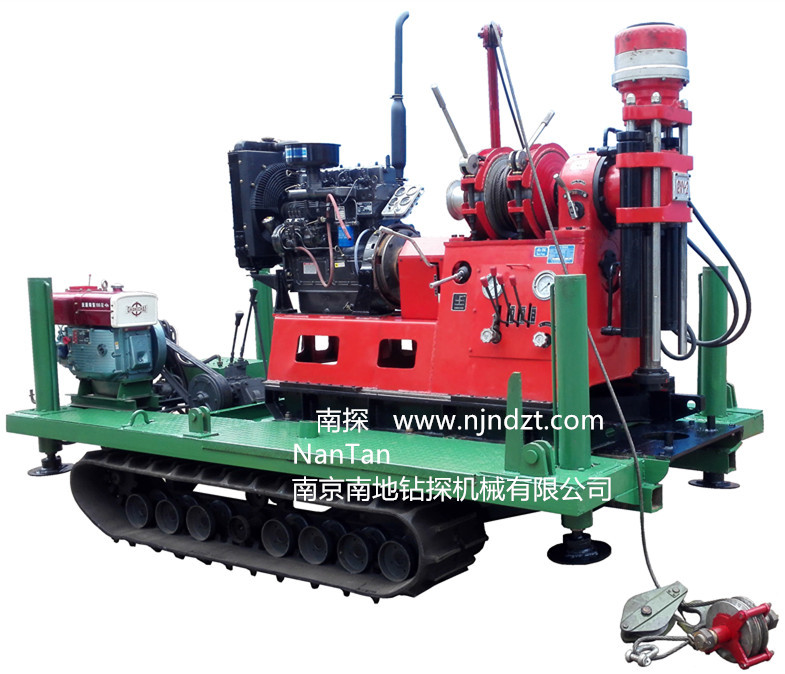

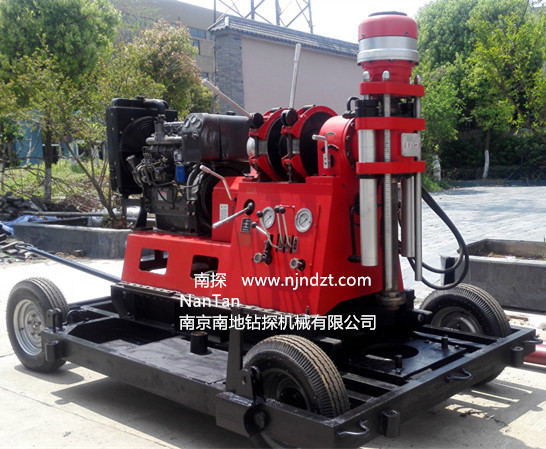

 鉆機配套建議選配：鉆機底座及鉆塔(選一項）、泥漿泵（選一項）、鉆桿鉆具：1、T-SJ-4-3型鉆機底座及人字形鉆塔；2、T4-SJ-4-3型四輪拖掛底座及人字形鉆塔；3、LP-6T-01型大型履帶底盤及人字形鉆塔；4、LP-6T(8T)-02-STZDT型大型履帶底盤及折疊式液壓鉆塔；5、LP-8T-02-SSTLMSG型特大履帶底盤（升高型）及全液壓伸縮式起落鉆塔；6、9米、13米井字形直斜兩用鉆塔。備注：斜孔鉆塔需要定制、升高型履帶底盤訂貨時請說明。泥漿泵選配：BW200A型（雙缸）、BW150型（三缸）、BW160/10型（三缸）、BW250型（三缸）。鉆桿、鉆具：根據用途、深度要求選擇。








配套鉆機各種底座及鉆塔（選配，根據用戶要求選擇）
