XY-42A型巖芯鉆機（1200米）、探礦鉆機、水井鉆機、水文鉆機、地質鉆機

發布時間：2023-03-20 17:21　瀏覽次數：2105次

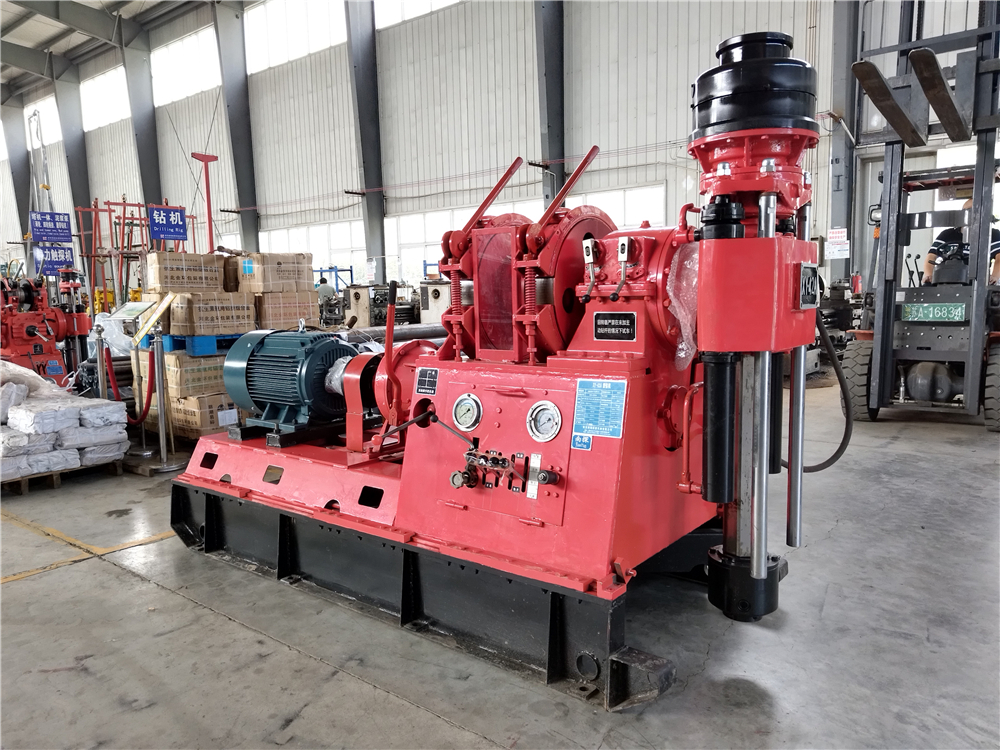

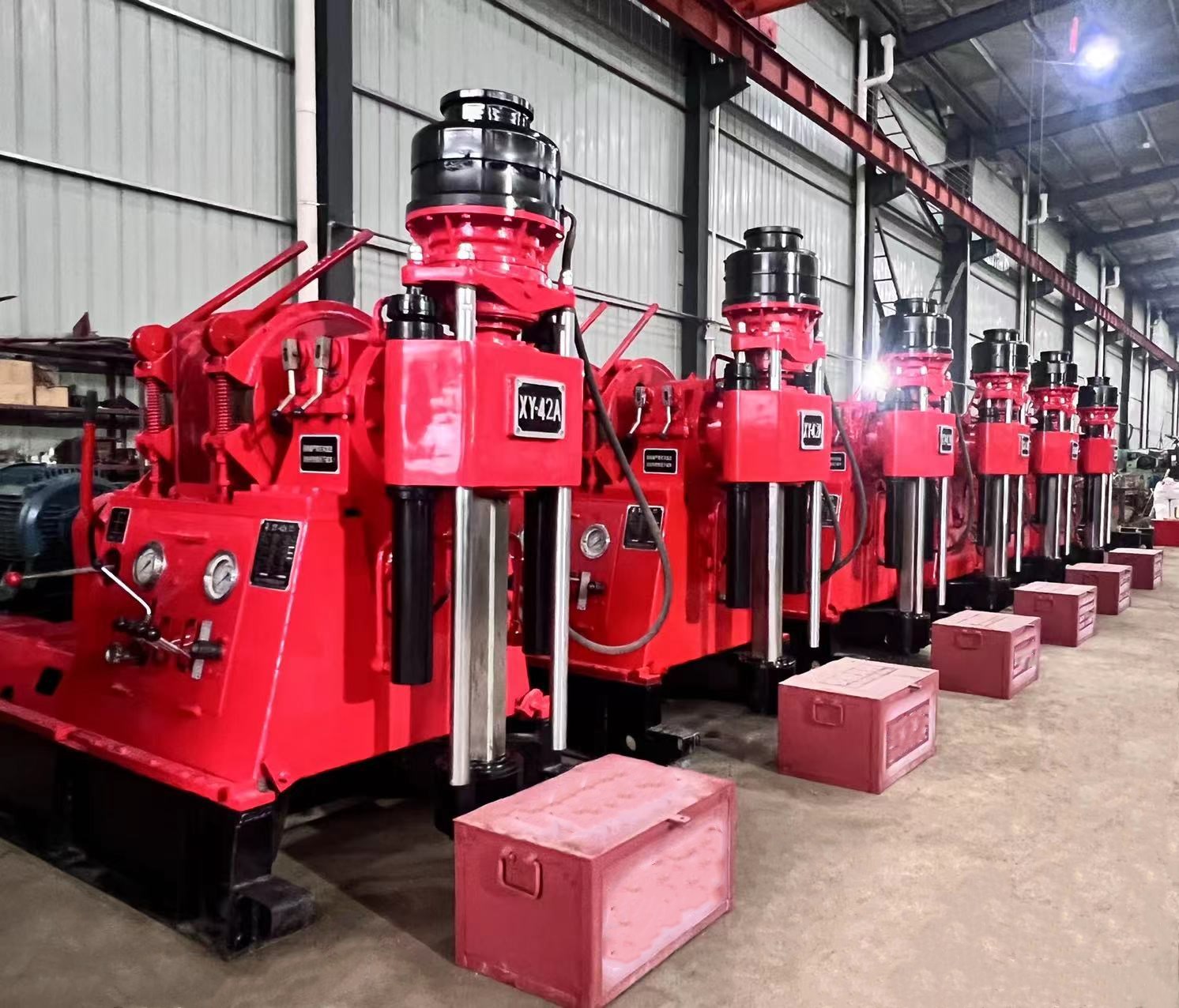

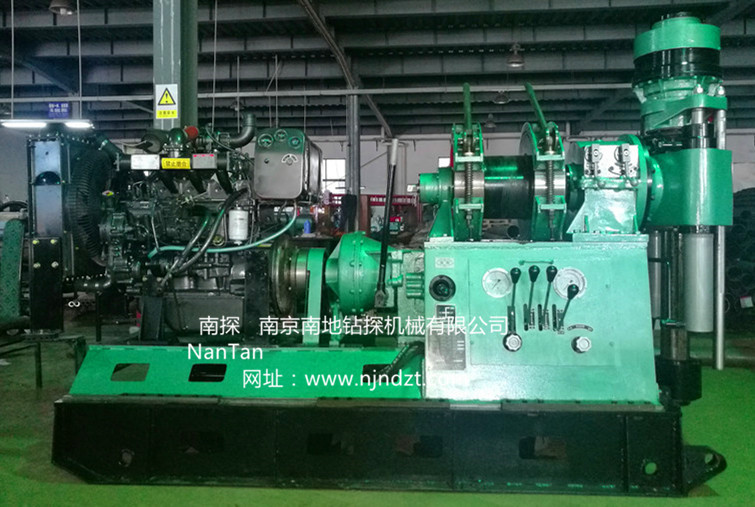

XY-42A型巖心鉆機是XY-4、XY-42型鉆機的優化設計改進產品，除具備XY-4、XY-42型鉆機技術性能和有點外，立軸給進增加了導向桿結構。

該型號鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進、以及大口徑基礎樁工程施工。本產品除銷售全國各地外，還出口東南亞、非洲、美洲和歐洲等地區。

技術特點

1.鉆機具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（最大3500牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察、水文水井鉆進，基礎樁工程施工。

2.立軸通孔直徑大（φ93毫米），雙油缸液壓給進行程較長（600毫米），可適應多種鉆進工藝，有利于提高鉆進效率。

3.鉆機具有兩擋反轉速度，便于處理事故。

4.鉆機采用單聯齒輪油泵供油。

5.鉆機采用單向液壓卡盤，保證了卡盤具有較大的夾持力。

6.鉆機重量較輕，可拆性強。全機可分解成九個整體部件，便于搬遷，宜于山區工作。

7.結構緊湊，布局合理，所有部件均表露在外，不相互重疊，便于維護、保養和修理。

8.鉆機重心低，移車平穩，固定牢固，高速鉆進穩定性好。

9.配有防震儀表，利于掌握孔內情況，操縱手柄較少，操縱靈活可靠。

10.通用化程度高，除φ93回轉器及分劫箱中的推銷齒輪和輸出軸以外，其余零部件均可與XY-4型鉆機通用。
主要技術參數
1、鉆孔深度   巖芯鉆進：500-1200m

2、回轉器:  立軸轉速:正轉八速：82、151、215、313、251、463、661、961r/min             反轉二速：67、205r/min   立軸行程：600mm?立軸內徑：93mm    最大起重能力：80KN??? 最大加壓能力：60KN  立軸回轉角度：0-360°，立軸最大回轉扭矩：3200N.m
3、卷?yè)P(yáng)機  最大提升能力（單繩）：30KN ，鋼絲繩直徑：16mm
4、動力（按用戶需要配）
Y200L-4電動機37KW ?1470r/min ?R4105G53柴油機42KW?1500r/min
5、機重（不包括動力機）?2000kg
6、外形尺寸（長*寬*高）?2730*1100*1860mm

注:本鉆機動力配備柴油機或電動機,需由用戶訂貨時提出.
