LP-6T-02-STZDT型深孔鉆機履帶底盤及折疊式全液壓起落鉆塔

發布時間：2024-01-12 21:31　瀏覽次數：344次

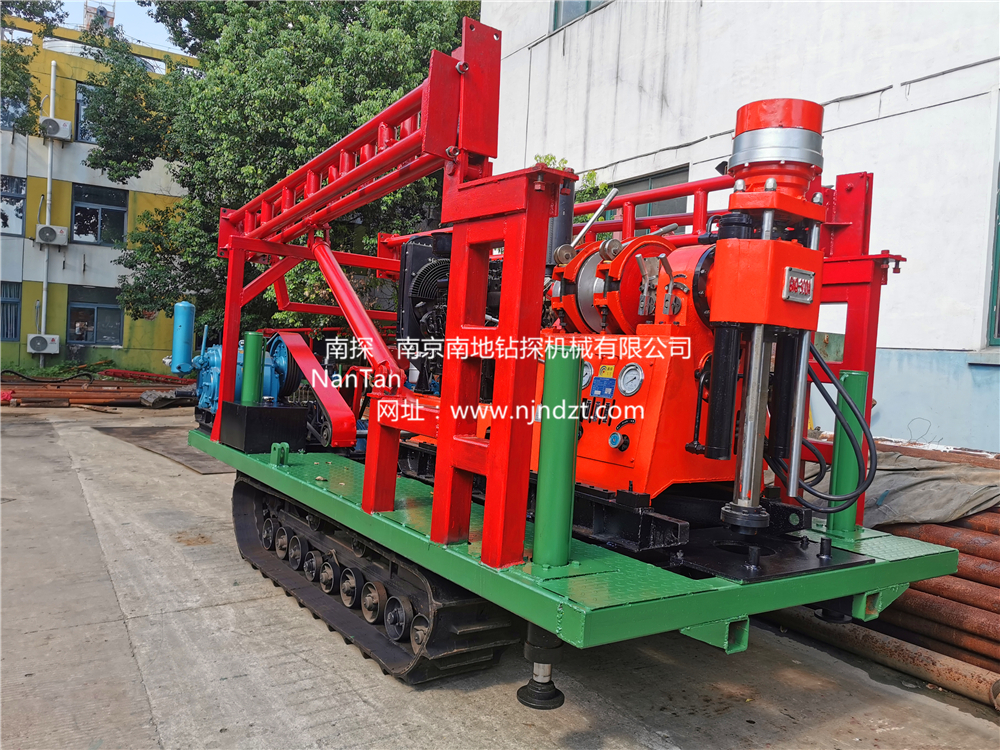

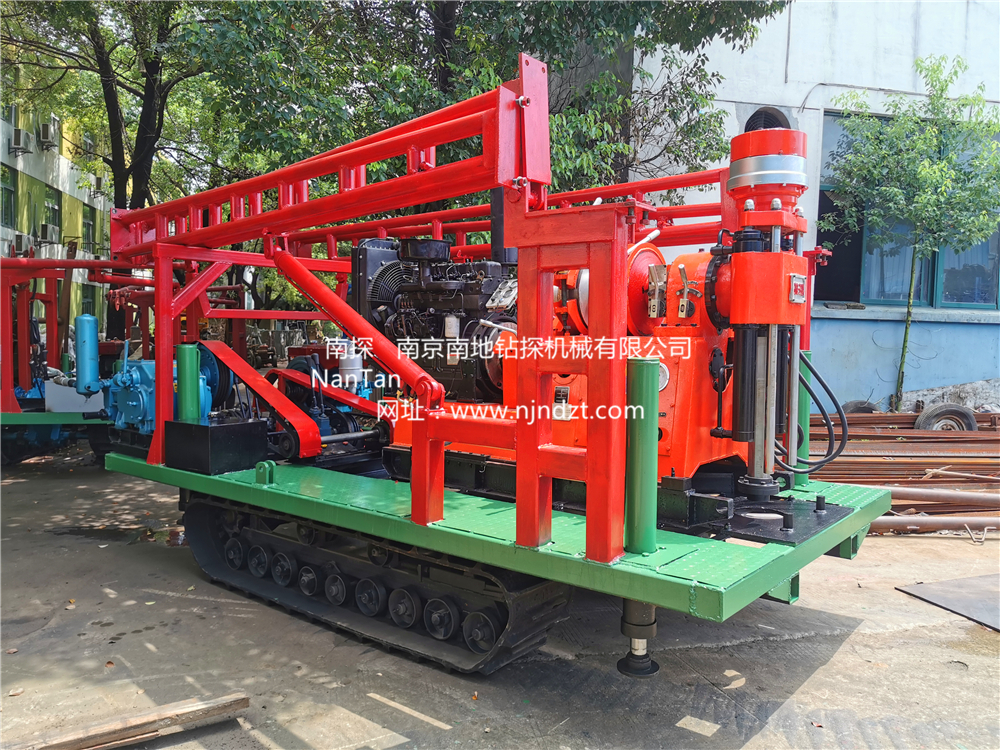

LP-6T-02-STZDT型深孔鉆機履帶底盤及折疊式全液壓起落鉆塔

一、適用范圍：該履帶底盤承載重量達6T,可以裝載各種深孔鉆機，如：GXY-200B、GXY-2、GXY-2B、XY-4等250-1000m鉆機，廣泛適用于礦山、隧道、城市、公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、大型灌漿孔、爆破孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。

二、結構形式

鉆機機組由履帶底盤、柴油機、升高型液壓支腿、鉆機、折疊式液壓起落鉆塔組成，共同組裝在一個機架上。鉆機可以選擇柴油機或電動機、履帶底盤及液壓支腿由獨立柴油機帶動、互不干涉。

該總成裝有大型聯合收割機橡膠履帶行走機構和行走操縱系統，配套柴油機、鉆機橫梁、4組大液壓油缸調平衡支撐腿、工作平臺和折疊式液壓自動起落鉆塔組成。該系列產品行走平穩，轉向靈活，采用幾型高架底盤，野外通過性能好。


技朮規格

1、橡膠履帶底盤：

履帶（寬×節距×節數）:450mm×90 mm×58

2、變速箱1400型；3、鉆塔： 8米。

4、外形尺寸(長*寬*高）：4200 * 1900 *2500(mm)

5、履帶底盤動力系統：1115柴油機

6、重量（不含鉆機） 3300(kg)
