2Y-5T型液壓靜力觸探機（儀）、靜力觸探儀、靜探機

發布時間：2023-03-20 17:53　瀏覽次數：719次

5T雙缸輕便液壓靜力觸探機采用先進耐用液壓元件控制液壓油路，設計新穎，結構緊湊，體積小，功率大，自動化程度高。
最大優點是滿足5噸液壓靜力觸探的測試深度，又能替代大噸位靜力觸探作業，因為重量比大噸位靜力觸探輕，效率也高，所以在測試深度15-45米左右的粉土、粘土、細沙為主的地層工作效率能取得突破性進展。
整機液壓系統全部采用防高溫技術，充分保證了設備的壽命和強勁的功率。

靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。

雙缸液壓靜探機是建筑、水利、電力、交通、港口建設及大專院?？蒲性O(shè)計時地基礎土的原位測試工具。該機通過液壓傳動機構，將電測探頭勻速地壓入地下，從而通過儀器記錄其深度下土地層對探頭的貫入阻力，可以接單、雙橋探頭，孔壓靜力觸探探頭和電測十字板探頭，做相應的靜力觸探試驗、孔壓靜力觸探試驗，超孔隙水壓消散試驗和十字板剪切試驗。適用于工程勘測、線路勘探、山區、梯田、沼澤地有勘察。適宜軟土、老粘土、黃土、砂性土等土層中進行測試。

結構形式：散裝、手拉拖動式，也可以選擇四輪拖掛式式、履帶自行式。

工作形式：間斷自動貫入或起拔卡桿。

主要技術參數

1、結構型式：散裝型、叉形車?yán)\(yùn)。

2、下錨方式：人工下錨、液壓下錨，錨徑≥300㎜。

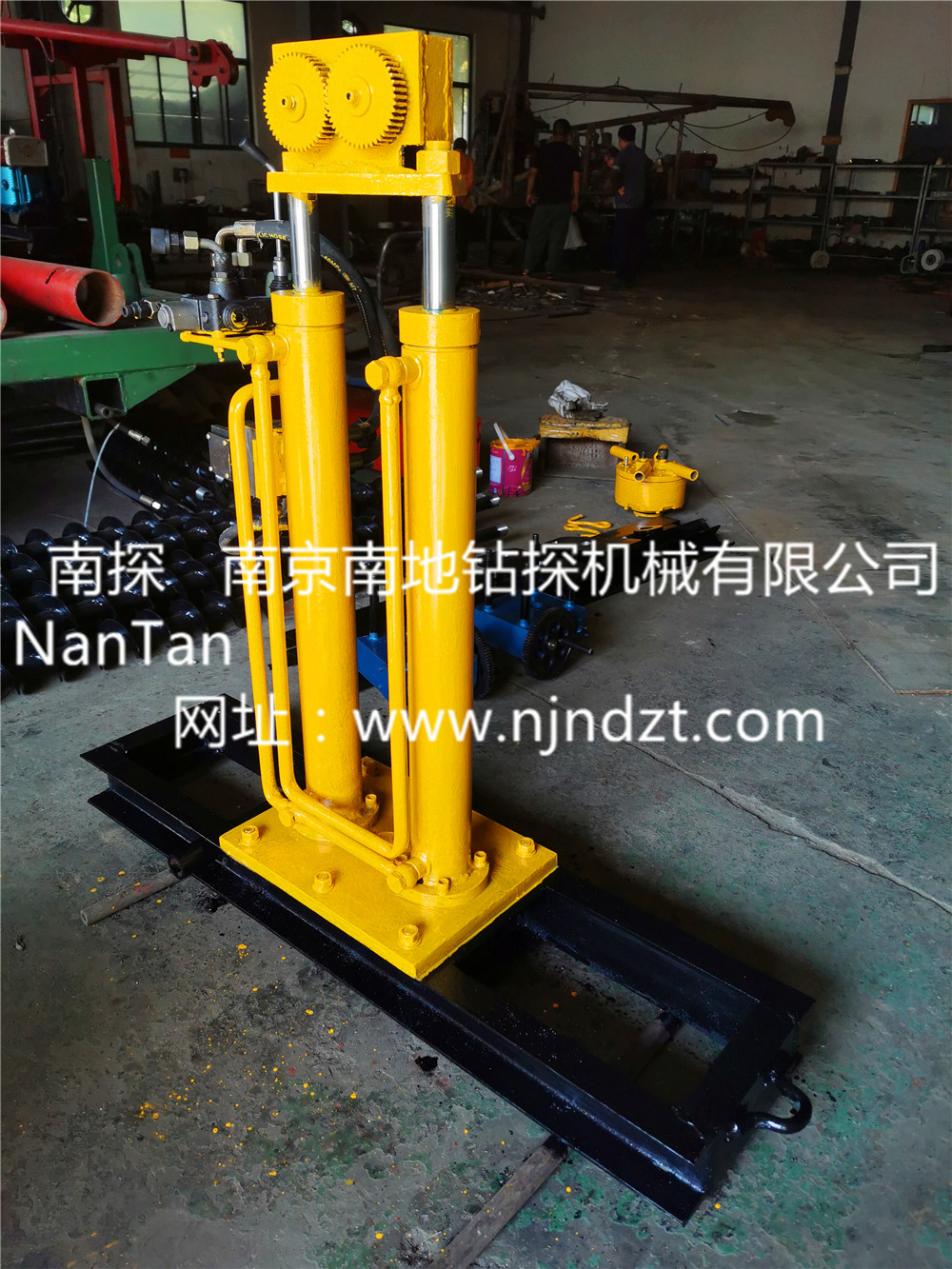

3、卡桿形式：插板式、自動卡頭二種。

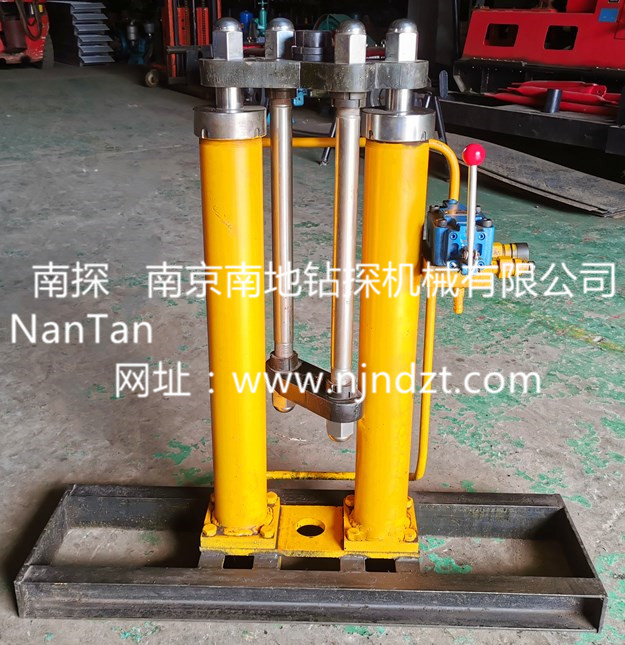

4、油缸：缸徑65㎜、活塞桿徑35㎜。

5、額定貫入力：50KN、起拔力：80KN、貫入速度：1.2m/min，起拔速度：3-4m/min。

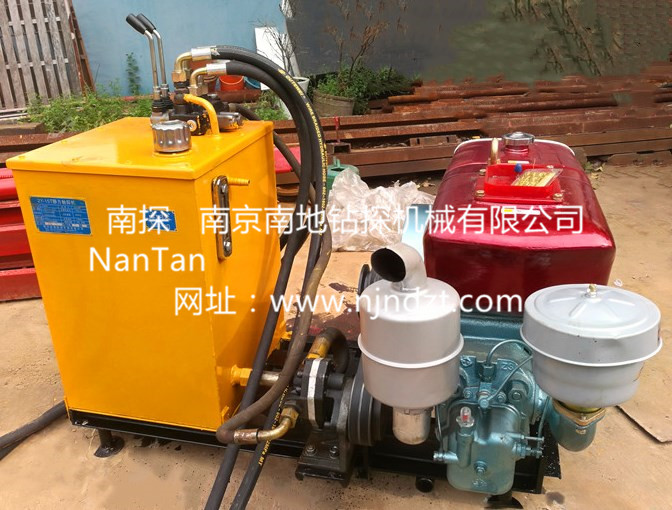

6、工作油液：68#液壓油。

7、動力：180柴油機。

8、探桿：Φ28高強度STM-R780材質。

9、探頭：10c㎡單橋探頭、10c㎡雙橋探頭，十字板剪切根據需要選配。

10、靜探微機（自動記錄儀）：KE2101(單橋探頭）、KW2103(單雙橋探頭通用）。
