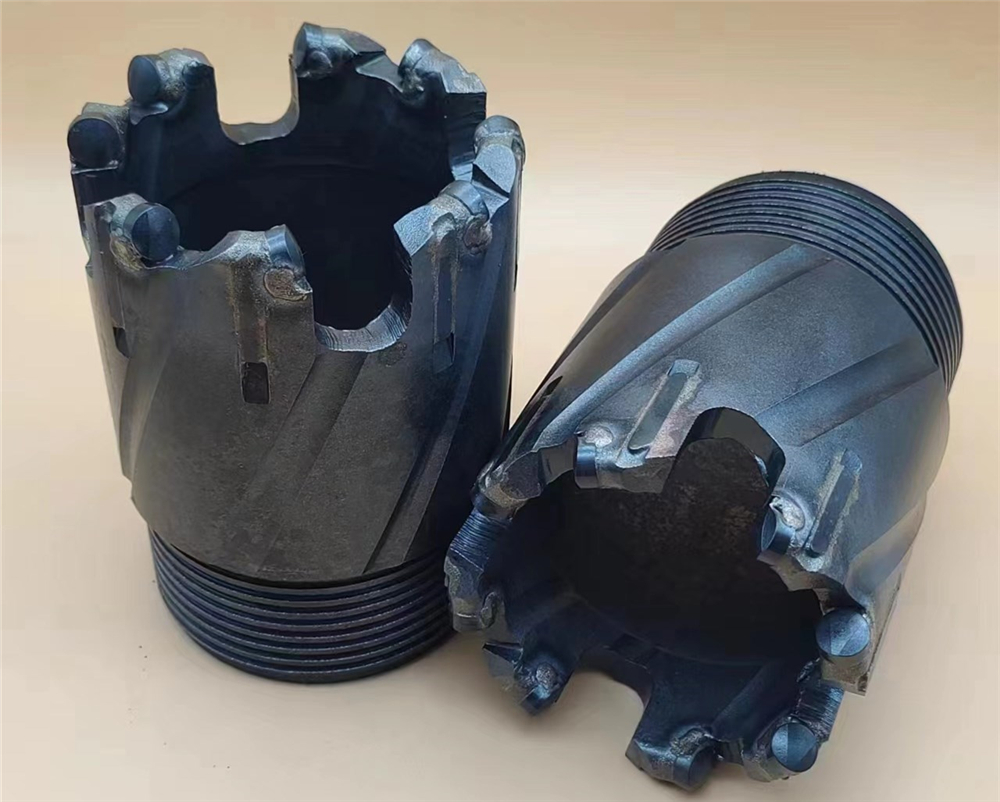

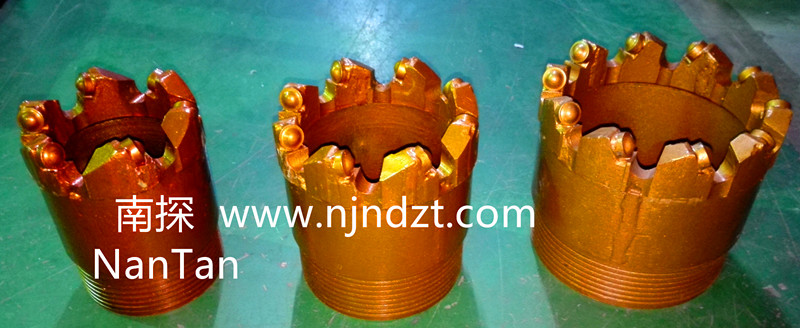

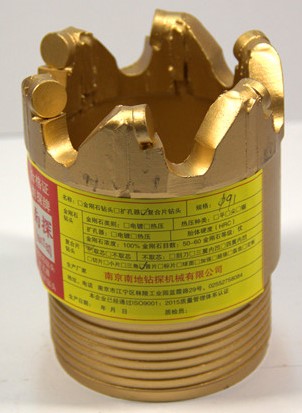

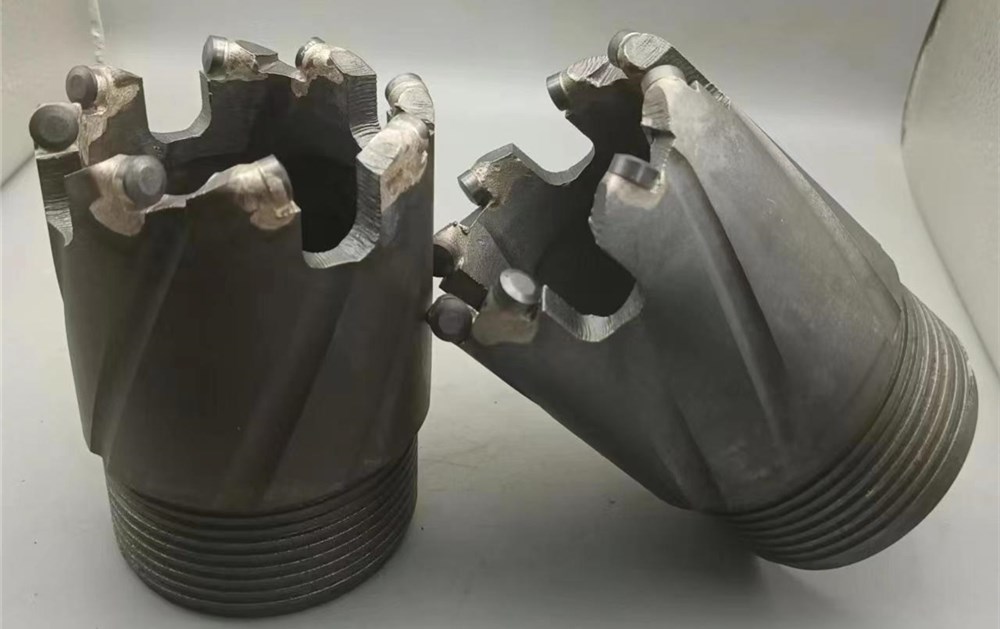

金剛石復合片鉆頭（取芯）

發布時間：2023-03-20 17:49　瀏覽次數：852次

金剛石復合片（PDC）鉆頭，以金剛石復合片為主要切削元件，以刮削剪切原理進行巖層破碎，適用于軟—中硬地層的鉆進，
且在克服不完整地層鉆進時有更好的優勢。金剛石復合片鉆頭通過充分利用金剛石復合片的高耐磨性和高抗沖擊性，使其具有高壽命、高時效、高性價比等優點。
金剛石復合片鉆頭可分為取心鉆頭、不取心鉆頭（三翼、四翼內凹金剛復合片鉆頭）；
金剛石復合片取心鉆頭又有普通鉆頭（巖心管）和繩索鉆頭（配套繩索取芯鉆桿）。

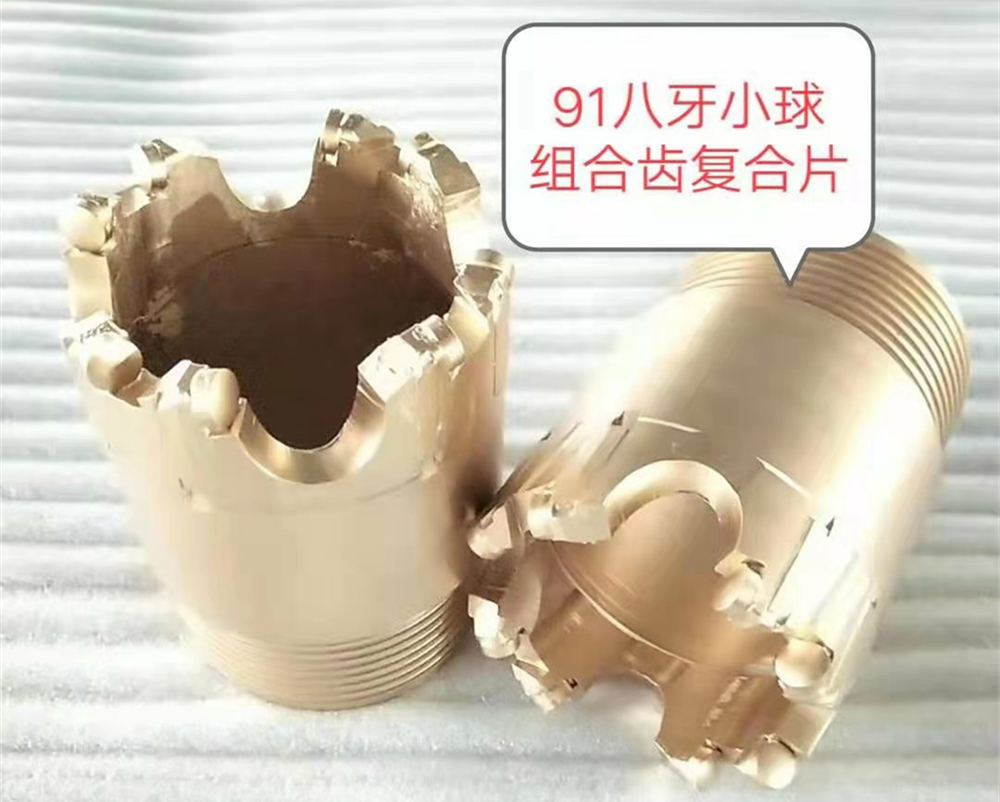

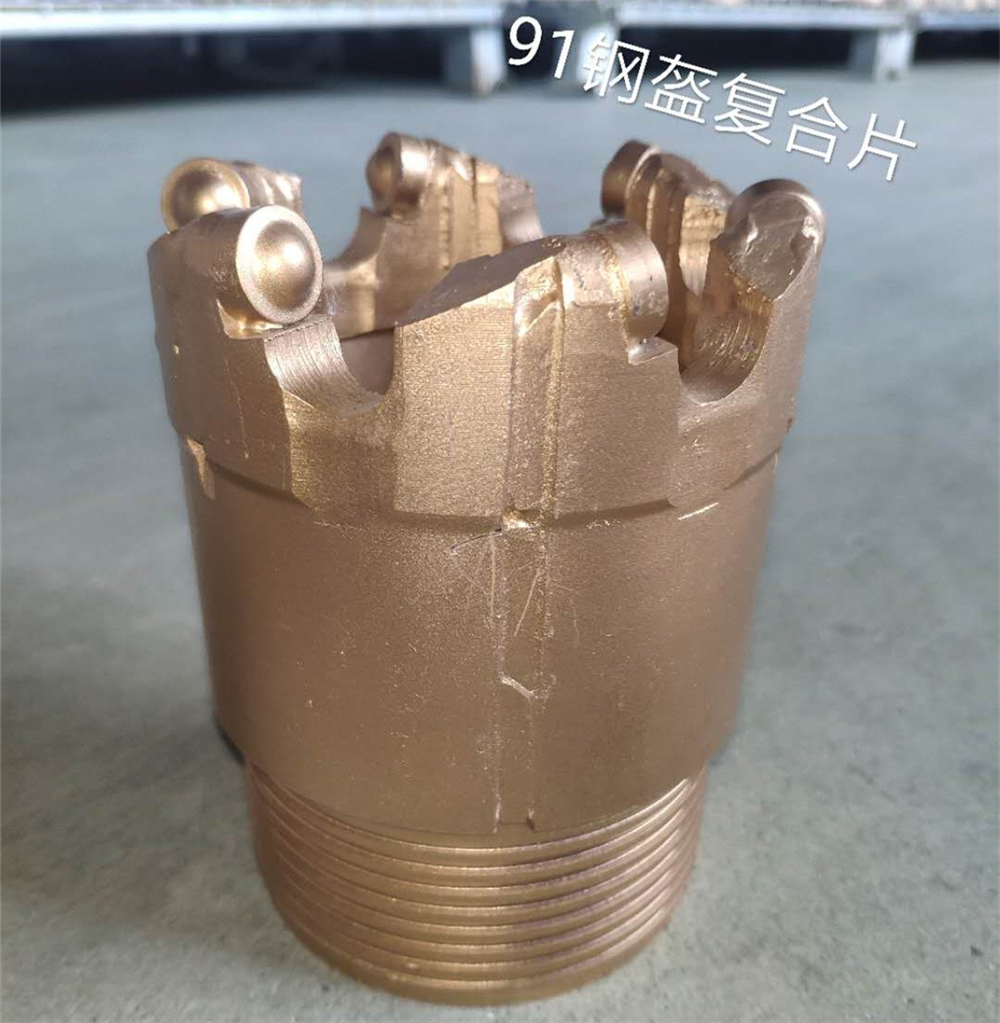

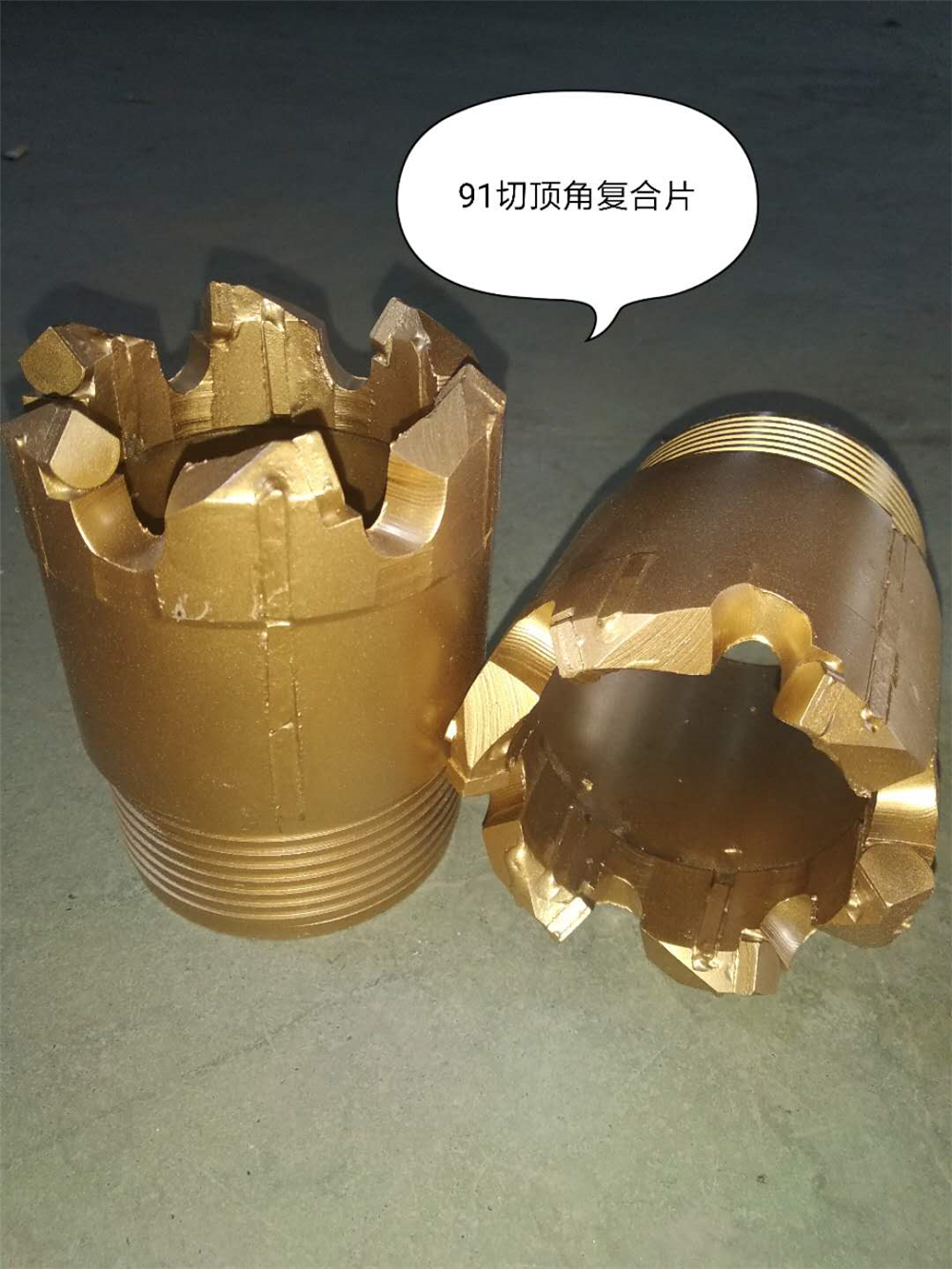

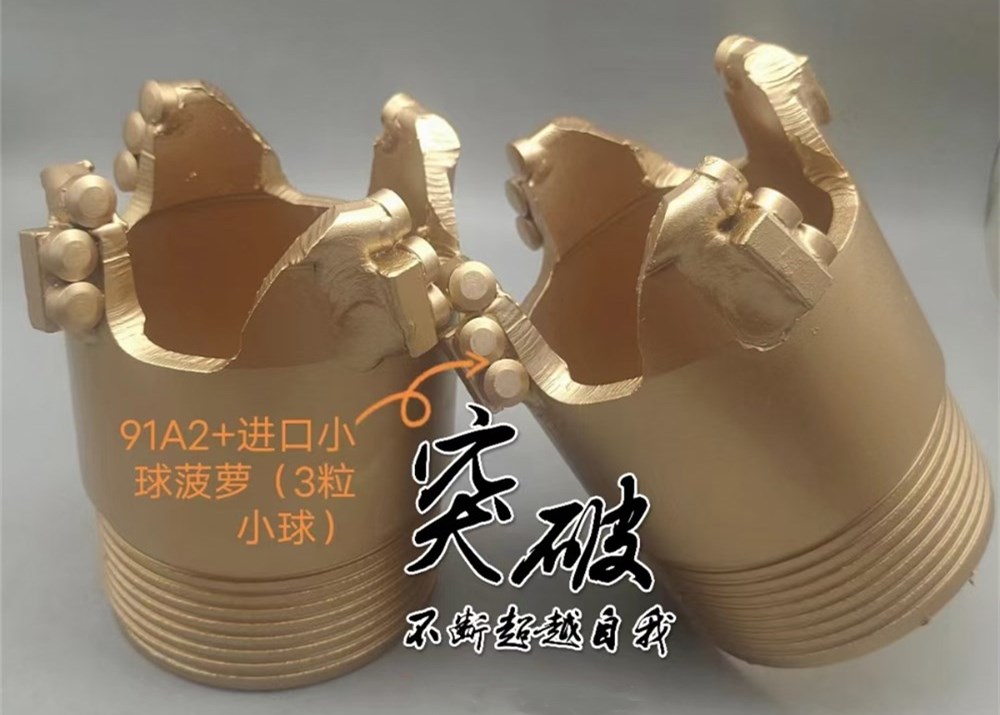

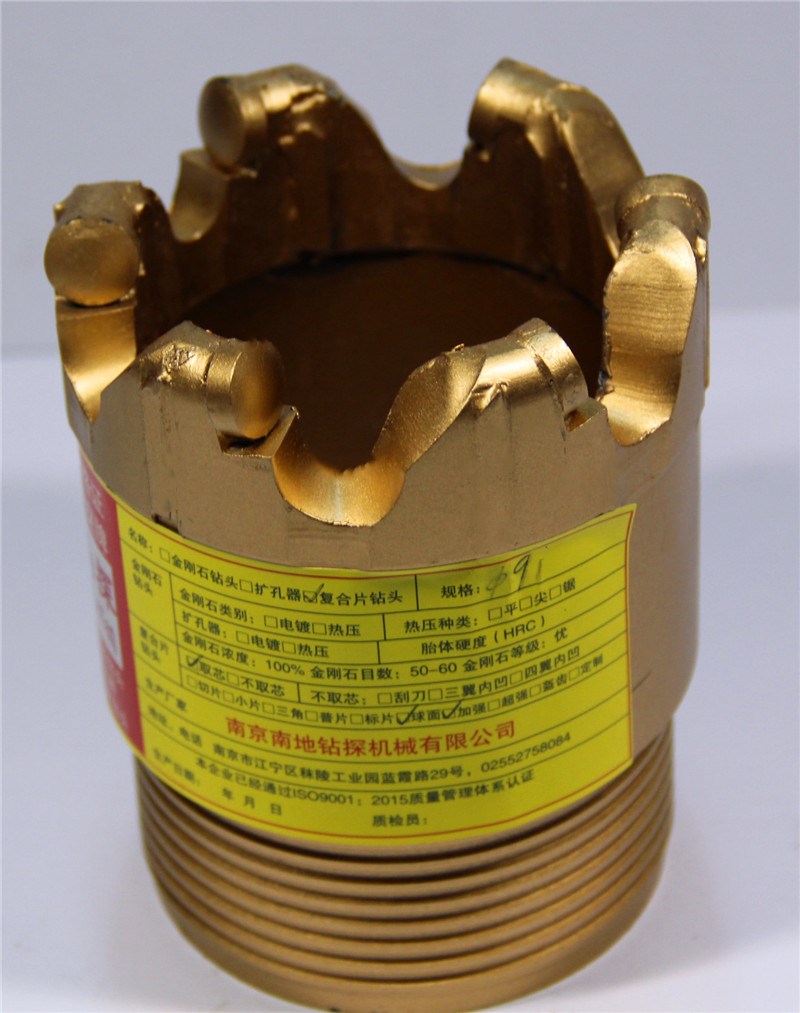

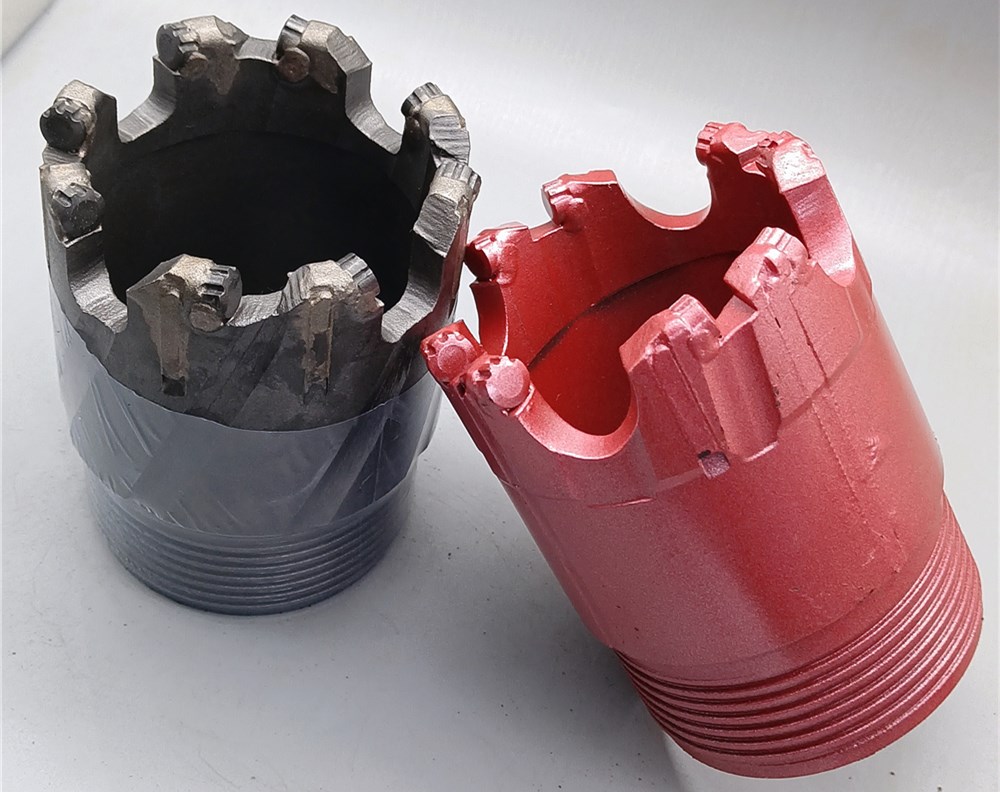

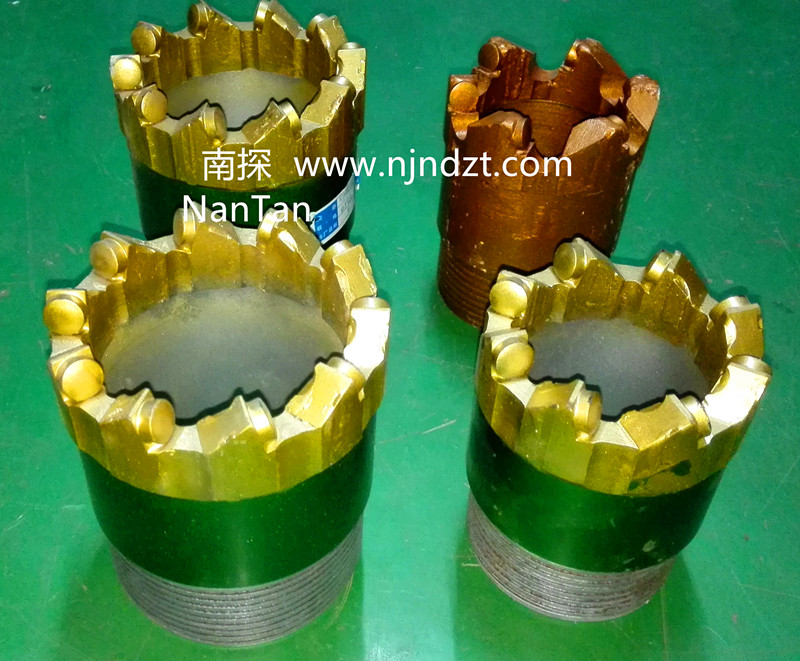

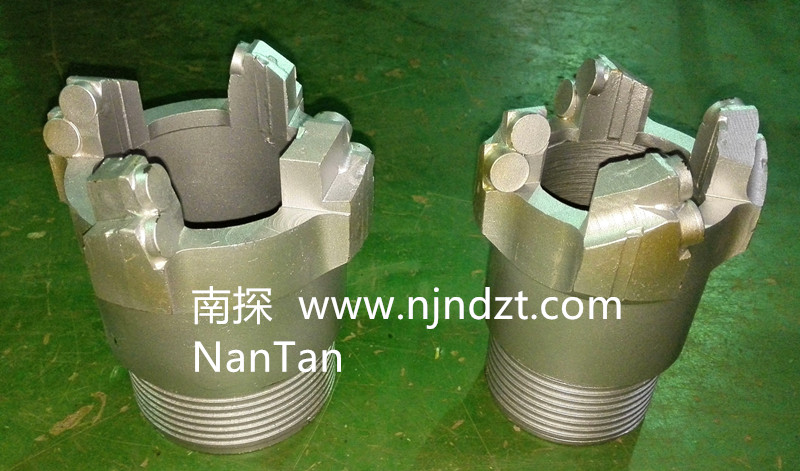

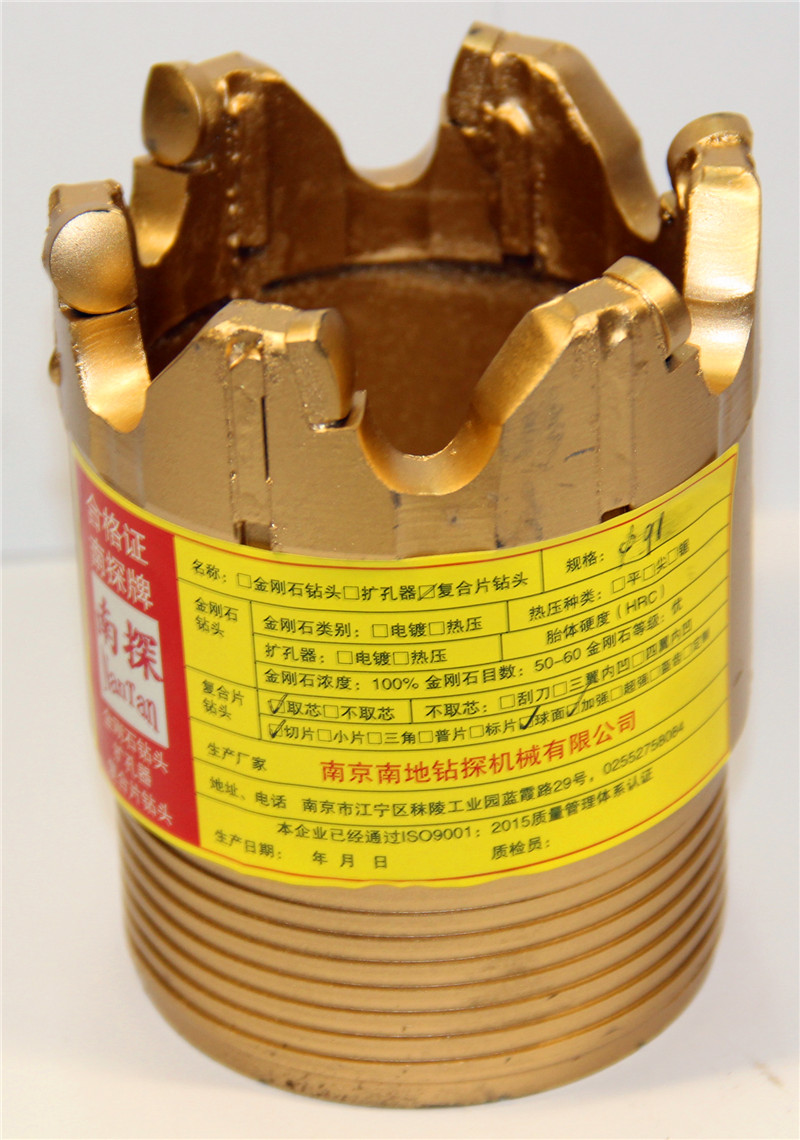

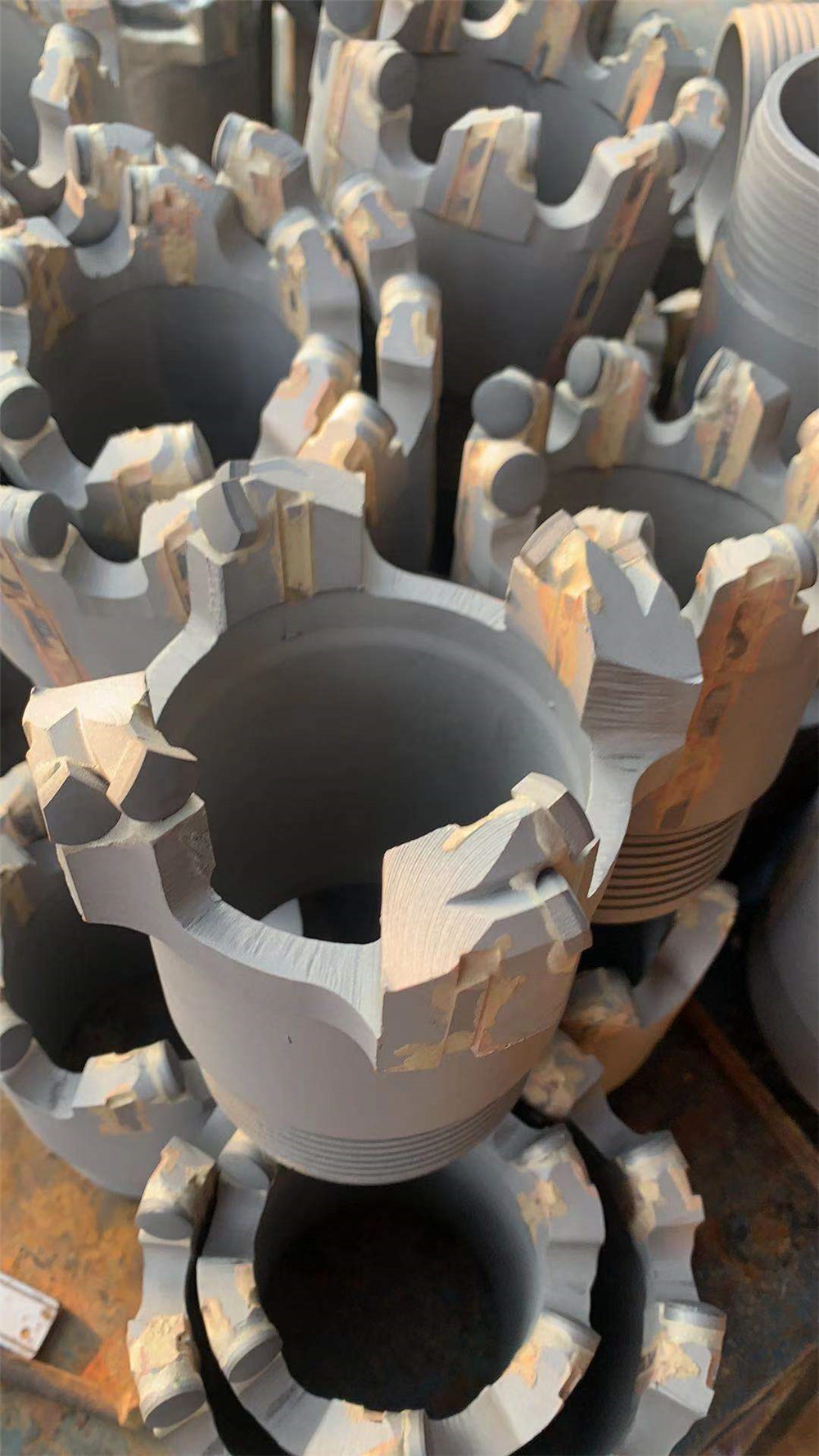

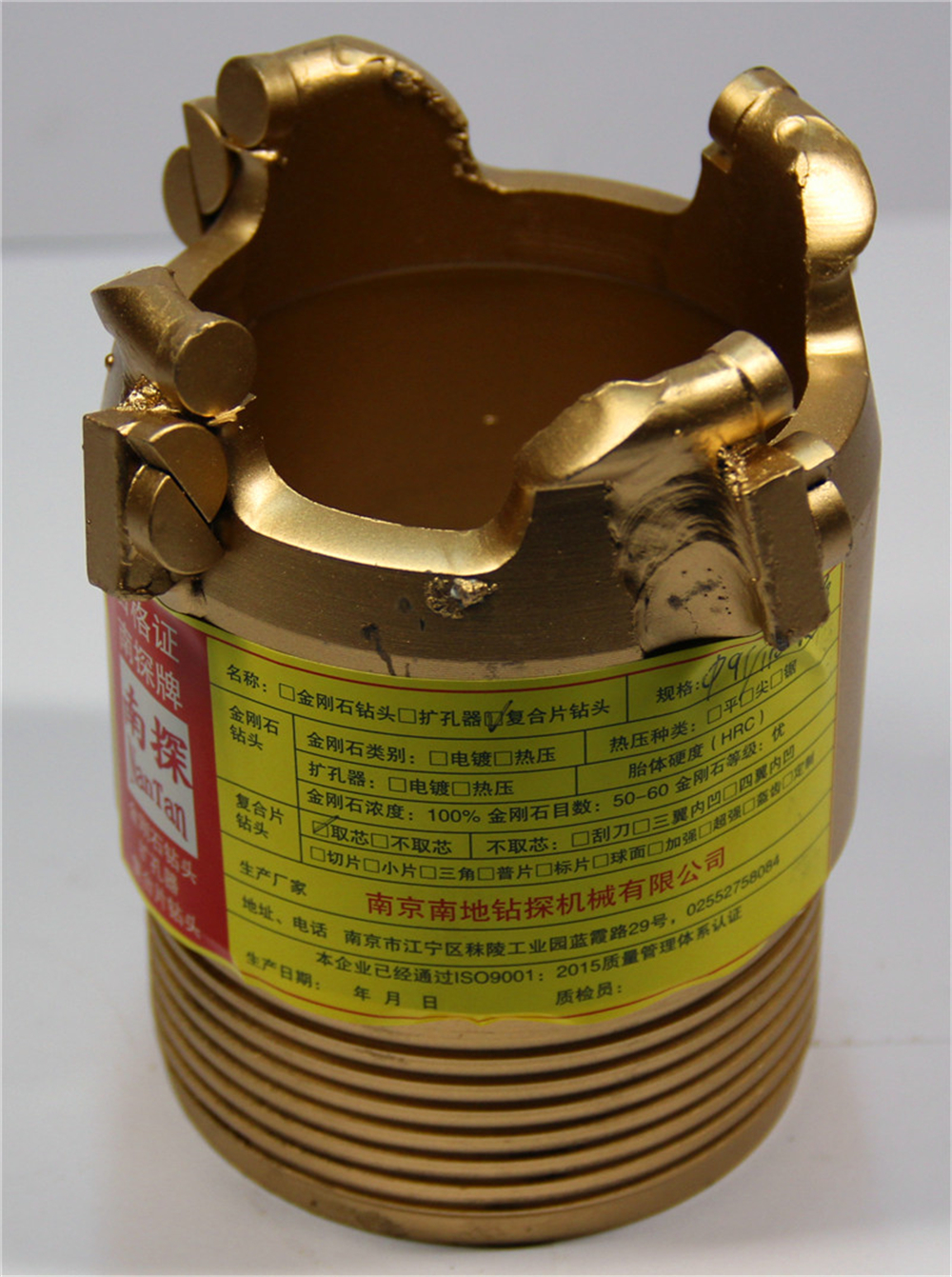

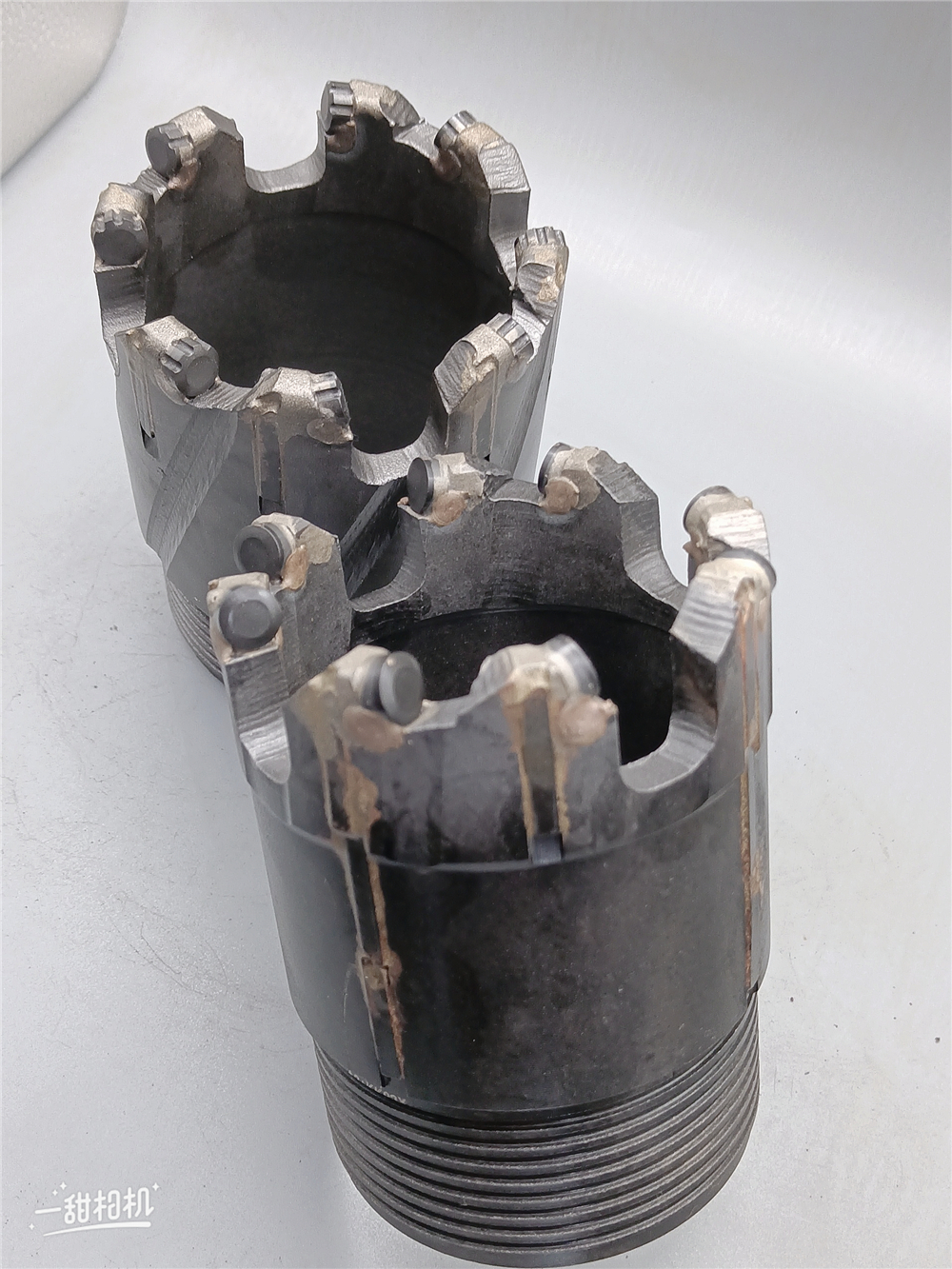

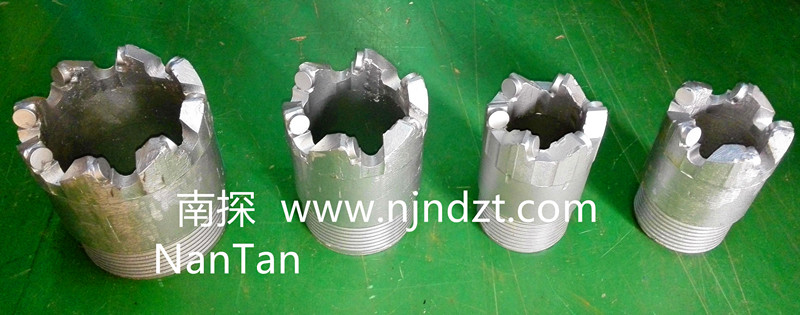

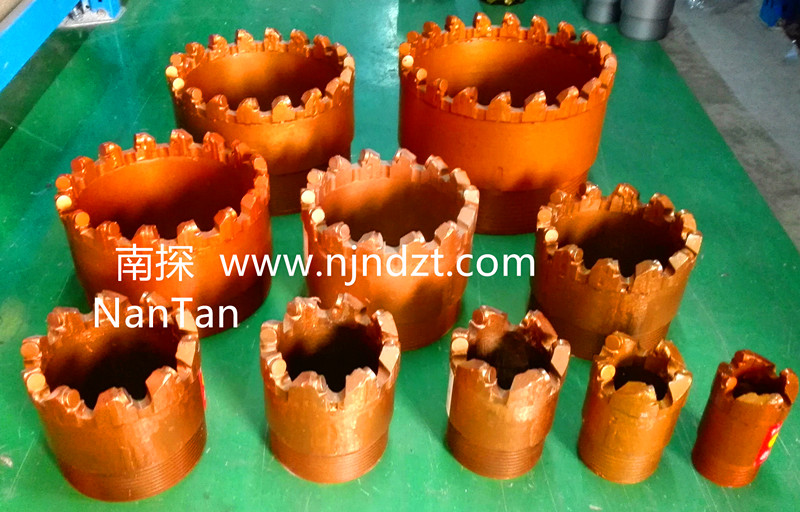

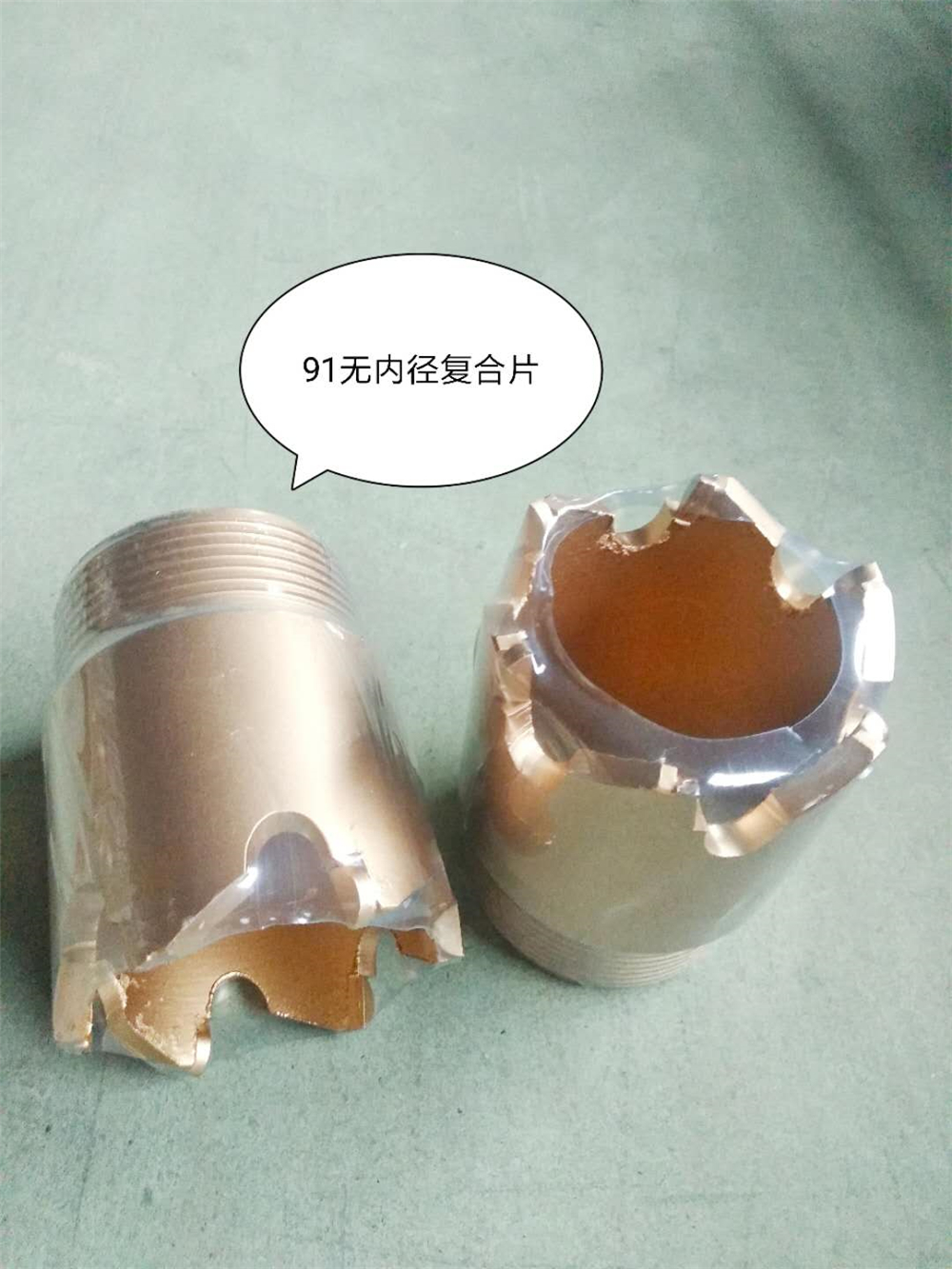

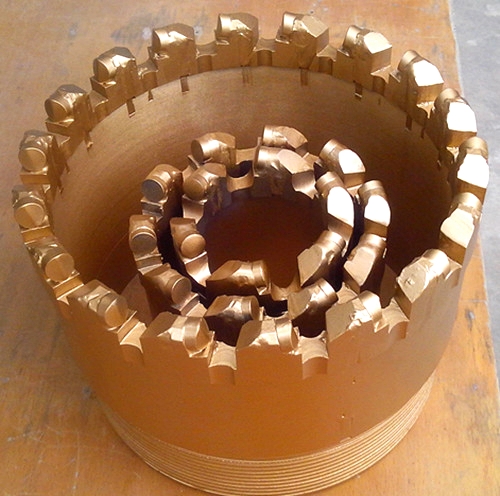

巖心管(單管）取芯復合片鉆頭按照復合片的種類又可以分：普通型復合片鉆頭、加強型復合片鉆頭、球面復合片鉆頭、超強型復合片鉆頭、盔齒型復合片鉆頭、切片復合片鉆頭、小牙復合片鉆頭、小牙螺紋復合片鉆頭、菠蘿復合片鉆頭、外肋骨復合片鉆頭、無內徑跟管復合片鉆頭等許多種，以便于滿足不同地層、砂礫石、巖石的取芯需求。該種鉆頭穩定性好，具有使用壽命長、鉆進效率高、低壓中速鉆進、保徑效果好、使用范圍廣和具有優越的性價比等特點，可廣泛應用于地質勘探、煤田開采、水利水電施工（水井開發）、地?zé)峥?、公路、鐵路、建筑施工建設的巖石鉆進及巖石抽心取樣驗樁。

可根據客戶要求和地質條件提供多種常規型金剛石復合片鉆頭克服特殊地層專用金剛石復合片鉆頭等。
?功能和特點：
1、應用：軟到中硬地層，泥巖、砂巖和夾層灰?guī)r，加強型、超強型的復合片鉆頭可以應用到超硬地層。馬達或旋轉鉆均可。特殊設計使其向定鉆井的工具穩定性表現卓越。
2、簡單的馬達導向性 ：該鉆頭利用特殊的切削結構、直刀翼設計，使得鉆頭滑動鉆進時工作平穩、工具面擺動小。而在旋轉鉆進時可維持較高機械鉆速。從而這些設計組合
保證其使用效果的無與倫比性。
3、高度光滑處理的切削齒：高度光滑的切削齒可以減小切削時的摩擦阻力，快速排除巖屑，顯著提高切削效率從而提高ROP。
4、穩定性特征：不同穩定性的設計特征使鉆頭在井下工作大部分時間處于穩定狀態，抑制了由于BHA、操作或/和地層帶來的對鉆頭的振動損害

PDC鉆頭同時還具有：
1、鉆頭壽命長：以復合片為主切削齒，其使用壽命是硬質合金的10倍以上，是普通金剛石鉆頭的4-5倍；??
2、鉆進效率高:金剛石出露量大（復合多晶層幾乎全部出露），鉆頭能始終保持銳利，因而大大提高進尺速度；
3、可低壓、低轉速鉆進：鉆頭以刮擦、剪切來破碎巖石，其鉆壓只需同徑金剛石孕鑲鉆頭鉆壓1/3左右；
4、保徑效果好:復合片鉆頭內外可鑲嵌金剛石聚晶保徑,耐磨性強,保徑性能好,能使切削齒得到高效利用
5、使用范圍廣：實踐證明，該鉆頭適用于碳酸鹽巖、灰?guī)r、白堊巖、粘土巖、粉砂巖、砂巖等軟、中硬（可鉆性9級以下的巖層）地層的鉆進，與一般的鉆頭相比，
特別是鉆進6-9級的巖層，效果尤為顯著；
6、因鉆速快、壽命長，因而起、下鉆次數少，鉆進成本大大降低，具有優越的性價比。
規格：取心鉆頭直徑：Φ27、36、46、56、60、75、91、110、130、150、171、220、245、275、325mm
金剛石復合片不取心鉆頭（三翼、四翼鉆頭）直徑：Φ56、60、65、77、94、113、133、152、171、200、220、250、275、325....，可以用50鉆桿也可以用42鉆桿，也可以用60鉆桿。
以上鉆頭的直徑都是國標接口，如需特殊接口或者是直徑，需與我廠聯系訂做。
