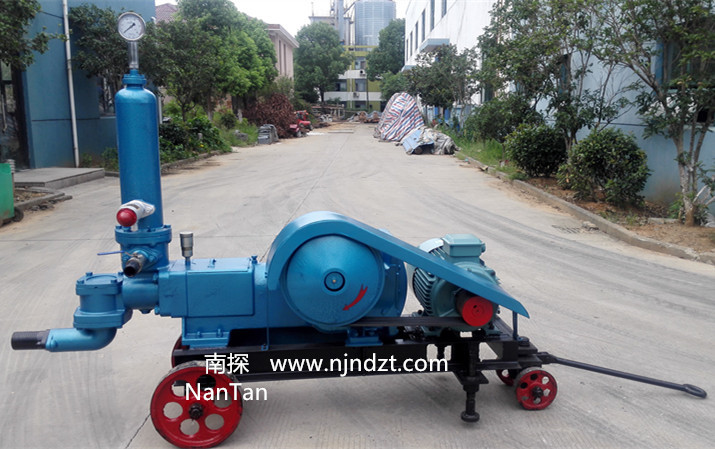

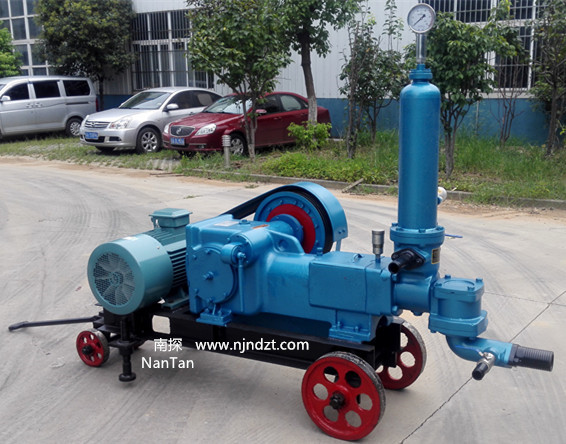

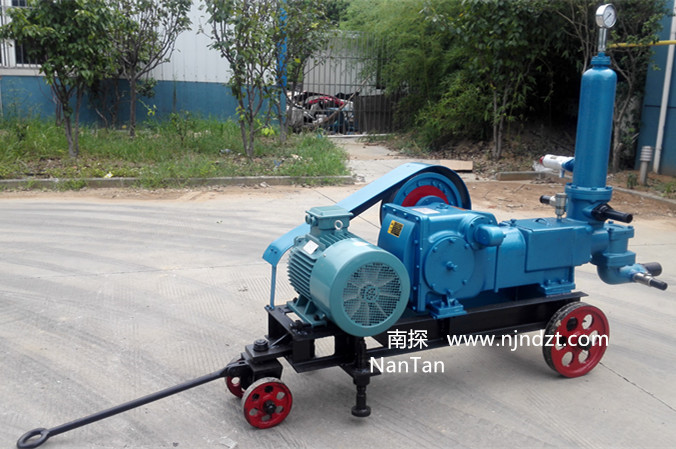

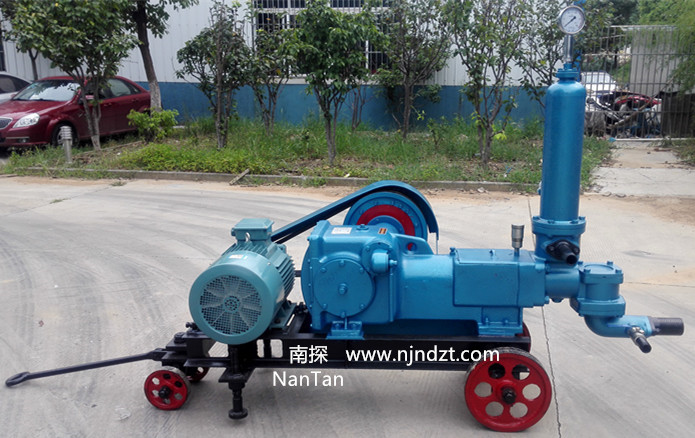

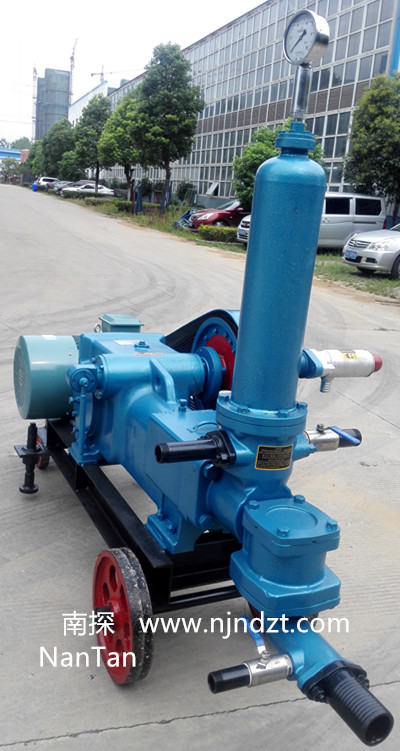

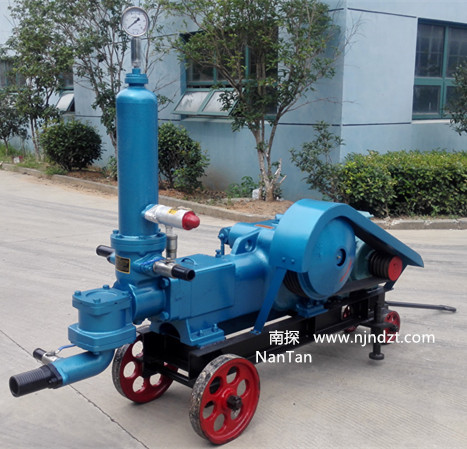

當前位置：BW100-5型水泥砂漿泵（注漿泵、灌漿泵）（新一代大壓力大排量，大砂粒的砂漿泵）
BW100-5型砂漿泵是我公司近年來研制開發的新一代大壓力大排量，大砂粒的砂漿泵，該泵采用了大流道系統和高的吸收性能以及大顆粒的通過能力，有效的防止大顆粒砂石的堵塞現象，并且采用了可調式限壓卸荷閥結構，安全方便，優質耐用。
主要特點：1、該泵采用了大流道系統，有效的防止了大顆粒砂石的堵塞現象。2、整機安裝在拖輪掛式機架上，便于工地上的移動。3、采用了可調式限壓卸荷閥結構，無論進行哪一類注漿工程，可將該閥調至所需最高限壓，可在0.5-5MPa范圍內調定。當注漿壓力超出調定值時，卸荷閥打開，漿液返回漿池。不致因超壓影響工程質量并保護了設備和管路。4、本泵采用了雙吸入口，主吸入口為水泥漿吸入口，副吸入口為清水吸入口。當泵中途需停機時間較長時，可打開清水閥門隨時清洗泵各流道，使泵不致因水泥漿的沉積而阻塞。雙吸入口的結構還可適應于某些雙液注漿的工程。5、柱塞采用了多道多級密封，球閥采用高硬度的鋼球閥，使主要的易損件的壽命大大延長。6、高的吸入性能和大顆粒的通過能力，使大顆粒砂石（6mm總含量少于5%時）可通暢輸送。
主要用途：1、用于水庫、河道的土壩、土石壩的壩體、壩基的裂縫、松散層、溶洞進行灌注水泥砂漿。2、錨桿灌注水泥砂漿。3、隧道工程灌注水泥砂漿。4、地下連續墻灌注水泥砂漿。5、高速公路路橋結合處注漿，以達到固結、防滲漏的目的。6、也可以用于其它水利設施建設過程中輸送石灰漿、粘土沙漿、水泥沙漿等固液相混合漿液。本系列泵與攪拌機組合，在施工過程中可連續地制漿和輸送。
主要技術參數：
|
型式 |
臥式單缸往復單作用 柱塞泵 |
|
柱塞直徑 |
110 |
|
柱塞行程 |
120 |
|
泵速(min-1) |
108 |
|
流量(l/min) |
100 |
|
泵壓(MPa) |
5 |
|
泵速(r/min) |
108 |
|
功率(Kw) |
18.5 |
|
吸水高度 |
2.5 |
|
被輸送介質一般粒徑 |
≤3 mm |
|
被輸送介質最大粒徑 |
≤6mm(含量少于5%) |
|
輸送固液相物料比重 |
≤2.4g/cm2 |
|
水:灰：砂極限濃度 |
1:1.5:4 |
|
進水管直徑 |
75 |
|
排水管直徑 |
40 |
|
外形尺寸 |
2395*780*1700 |
|
質量(Kg) |
700 |
