ZBI-150型注漿泵灌漿泵泥漿泵（高壓、調速電機、柱塞式-三缸泵）

發布時間：2023-03-20 17:41　瀏覽次數：822次

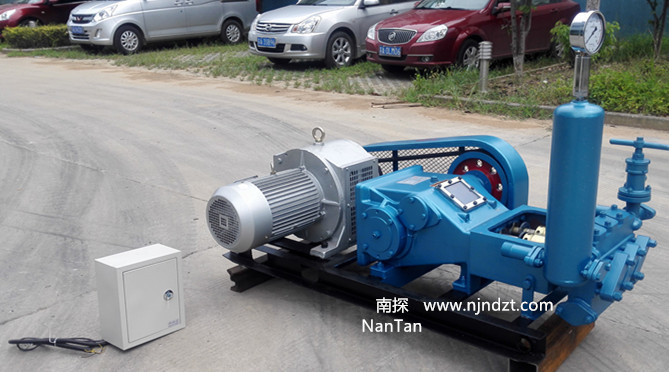

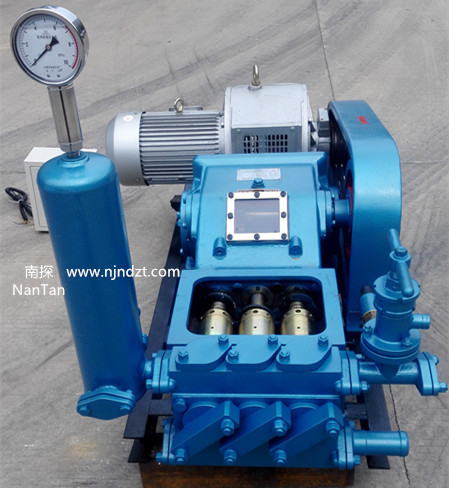

ZBI-150型泵是一種三缸單作用往復臥式注漿泵。經濟、輕巧、耐用、維修方便。
◇輸送介質：該泵可以輸送清水、水泥漿 、泥漿及含3mm以下粒徑的水泥砂漿、粘土砂漿。

◇用途：主要可用于水庫、河道的土壩、壩基的裂縫、松散層以及溶洞進行灌漿、旋噴注漿、靜壓注漿等壓力注漿，建筑工程、高速公路、鐵路的地基加固注漿。也可用于其它水利施工建設及建筑行業施工中輸送石灰漿、水泥漿等固液相混合的漿液。小口徑地質巖芯鉆機作沖擊回轉鉆進配套用泵。

◇結構主要特點：

1、主要?jiǎng)恿Σ捎谜{(diào)速電機，可以實現供漿量無極調速，操作方便，不易損壞，輸出扭矩恒定。

2、柱塞采用高耐磨材料熱處理，經久耐用。

3、高壓柱塞結構，密封可靠，工藝簡單，裝拆方便。

4、泵頭采用耐高壓的球鐵鑄造，且采用分體結構，更換球閥座更快。

5、主要耐壓部分采用高壓封閉密封方式，密封可靠。

6、易損件少，維修費用低，更換周期長。

7、采用柱塞及球閥結構，對漿液中的顆粒物不敏感，適合輸送多種介質。

 ◇主要技術參數：



型式

臥式

作用方式

單作用

工作缸數

三缸

柱塞直徑

55

柱塞行程

90

泵速(min-1)

0-220

流量(l/min)

0-150

泵壓(MPa)

7.5KW電機

11KW電機

7

10

輸入轉速(r/min)

1320

驅動功率(Kw)

7.5/11

吸水高度

2.5

吸水管直徑

51

排水管直徑

32

質量(Kg)

488(7.5KW無極電機YCT20-4B）

633(11KW無極電機YCT225-4A）



 外形尺寸（長*寬*高)（mm）

1700*700*800(7.5KW)

1800*1000*800（11KW）
