XY-1A-L-02-B-STZDT型全液壓履帶鉆機系列（180米鉆機）

發布時間：2023-03-20 17:18　瀏覽次數：704次

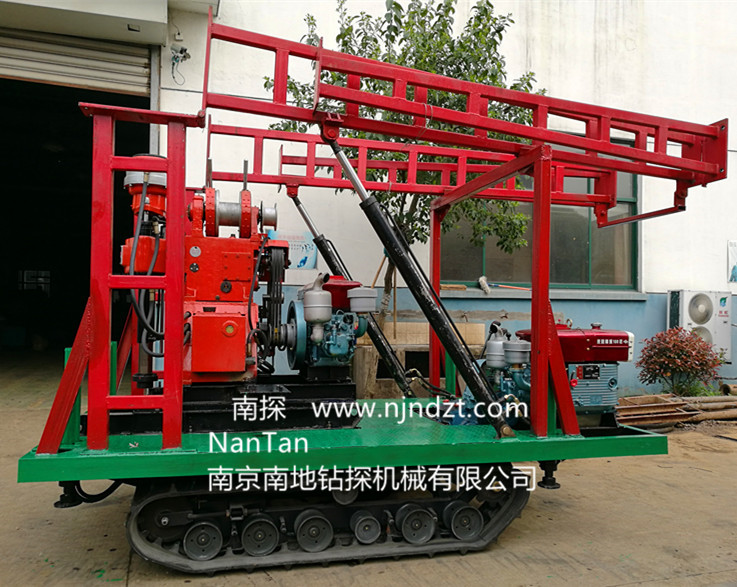

XY-1A-L-02-B-STZDT型全液壓履帶鉆機

（180米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機）

一、結構形式:XY-1A-L-02-B-STZDT型履帶鉆機系列（或XY-1A-4-L-02-B-STZDT、XY-1A（YJ）-L-02-B-STZDT、XY-1A-5-L-02-B-STZDT型）是將橡膠履帶底盤、動力（柴油機或電機）、XY-1A型鉆機（或XY-1A-4、XY-1A（YJ）、XY-1A-5型）、鉆機平臺、液壓支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵等共同組裝在一個機架上。鉆機或泵一個動力（柴油機或電機），橡膠履帶底盤或泵一個動力（柴油機或電機）帶動，互不干擾。

該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。

該鉆機是適應新型市場需求不可多得的理想設備之一?？稍诤?、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。

二、主要特點

1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。

2、大大減輕工人勞動強度，提高效率。

3、起、落塔為液壓操縱、方便可靠。

4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。

三、橡膠履帶底盤及鉆塔技術規格

理論速度前進檔（Km/h）:0.9、2.0、2.7、3.2、8.3、13;

倒檔（Km/h）:0.9、2.1;額定載重質量（T）:4.0

額定爬坡度（度）:上坡35，下坡35;最小離地間隙〉200;履帶型號:350*90*48;履帶節距90;

履帶軸中心距1630;履帶驅動輪軸距1100;

履帶接地長度1300，接地壓強（kPa）<35

鉆塔高度：7m

四、傳動系統

傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。

五、整機外形尺寸(長*寬*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）

六、整機重量 2600-3000(kg)（重量根據機型改變）

鉆機介紹（Introduction）：XY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了：帶移機功能的XY-1A（YJ），帶水泵的XY-1A-4型，帶移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。 鉆機既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。                                                                                   一、適用范圍

1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥?、爆破孔、各種混凝土檢測孔的鉆進;小型水井等多用途鉆進。                                         2.轉速范圍寬并配有高速檔，可根據地層的不同選用合金鉆頭、金剛石鉆頭、復合片鉆頭等鉆頭進行鉆進,提土鉆、取土器取樣等。

3. 當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為150m和180m，最深不得超過各鉆進深度的110%，額定開孔直徑為110mm，鉆深應根據地層情況而定，土層開孔允許為300mm。                                                                            二、鉆機特點：

1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。

2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。

3. 配有孔底壓力表指示壓力，便于掌握孔內情況。

4. 手柄集中，操作方便。                                                                           5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。

三、 技術參數

1.鉆機   鉆孔深度：180、150、100m；終孔直徑：46、75、91mm；最大開孔直徑：200 mm，

         鉆桿直徑：42、50 mm   鉆孔傾角：90-75°

鉆機外廓尺寸（L×B×H): XY-1A：1433*697*1460mm   XY-1A-4：1700*780*1460 mm

                        XY-1A(YJ)：1620*970*1560 mm   XY-1A-5：1800*970*1600 mm

鉆機重量(不包括動力機)   XY-1A：420 Kg   XY-1A-4：620 Kg  XY-1A(YJ)：620 Kg  XY-1A-5：720kg

2.回轉器  立軸轉速(五檔)：1010,790,470,295,140 r/min    立軸行程：450 mm

  立軸空載向上最大移動速度：3 m/s     立軸空載向下最大移動速度 ：4 m/s

   立軸最大給進力：15 KN     立軸最大起重力：25 KN

3.卷揚機    最大起重量(單繩)：11 KN     卷筒轉速：121,76,36 r/min

  卷筒圓周線速度(二層)：1.05, 0.66, 0.31 m/s   卷筒直徑：140 mm    鋼絲繩直徑：9.3 mm

  鋼絲繩容量：35 m     抱閘直徑：252 mm      閘帶寬度：50 mm

4.油泵   型號：YBC-20/125   額定壓力：12.5 Mpa  流量：20 ml/r   額定轉速；1500 r/min

5.電動機      型號：Y160M-4    額定功率：11 KW    額定轉速：1460 r/min

6.柴油機     型號：S1100  額定功率：12.1KW    額定轉速：2200 r/min

水泵技術參數（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。）

2   水泵類型: 臥式單缸雙作用  最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa

3   沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm

XY-1A(YJ)、XY-1A-5型配置移位裝置

移動裝置

移動油缸行程：450mm，鉆機離開孔口距離：300mm



注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
