KD-300型坑道全液壓動力頭巖芯鉆機
  KD300型鉆機介紹

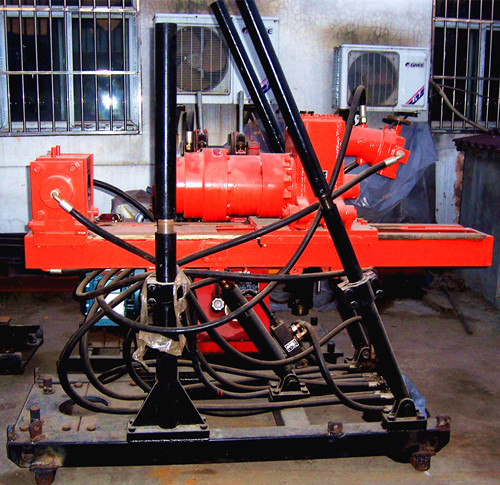

KD300型鉆機是本公司生產新型的全液壓動力頭式鉆機。

本鉆機主要用于固體礦床的金剛石鉆進和硬質合金鉆進。同時也可以配用潛孔錘進行沖擊-回轉鉆進。廣泛用于煤炭，有色，水電，鐵道，建筑，地礦等領域的地質勘探孔，瓦斯孔，注水孔，錨固孔施工。
1        鉆機特點：
1．1  采用全液壓動力頭頂驅動結構，動力頭的通孔直徑大，適用于各種鉆進方法。

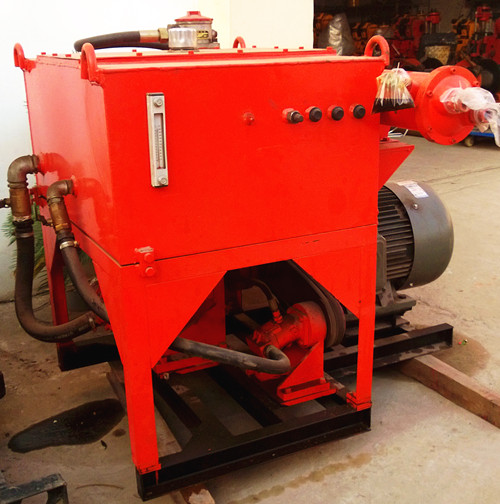

1．2  鉆機可分解為主機，泵站，操縱臺三部分，解體性好，搬運方便。
1．3  鉆機具有較高轉速和合理的轉速范圍，能滿足小口徑金剛石鉆進，繩索取芯鉆進，大口徑硬質合鉆進，和各工程孔鉆進。
1．4  液壓系統采用雙泵供油系統，效率高，功率損失小。
1．5  給進系統中，液壓缸直接給進與起拔鉆具，給進起拔能力大。即可調節給進壓力，又可調節給進速度，以適應各不同地層鉆進需要。
1．6  鉆進，拉送鉆具及接卸鉆具由卡盤，夾持器，液壓給進缸聯動實現，操縱簡便，機械化程度高。

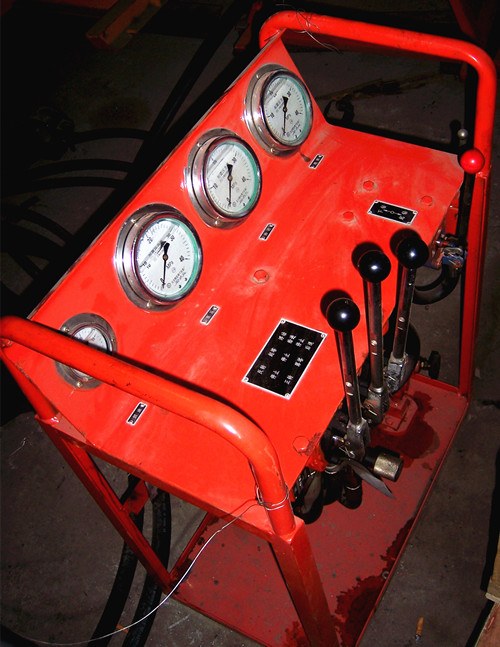

1．7  操縱臺集中控制，操縱簡便，人員遠離孔口，有利于人身安全。
1．8  液壓系統工作可靠，液壓元件通用性強便于維護。
1．9  手柄少并集中，操縱方便。
2.     技術規格：
基本參數
2.1   開孔直徑：                                                                  φ110 mm
        鉆進深度：                                                  φ75 mm         300  M
                                                                    φ94 mm         200  M
        鉆桿直徑：                                                            42，50   mm
        鉆孔角度：                                                           0--±90   度
        鉆機外廓尺寸：                                                  2000X600X1300  mm
        鉆機重量：                                                              1300    Kg
2.2   動力頭
        動力頭轉速：

                                   低速                                   0---500  r/Min
                                   高速                                    0---1400 r/Min

        動力頭給進行程：                                                        700    mm
        立軸提升能力：                                                          47     KN
        立軸給進能力：                                                          34     KN
        最大工作扭矩：             低速                                         1100   NM
                                   高速                                         350    NM
2.3   鉆機動力
        電動機額定功率 ：                                                          30  KW
        額定轉速：                                                            1450  r/Min
