KD-150型坑道鉆機、巷道鉆機、礦山取芯鉆機

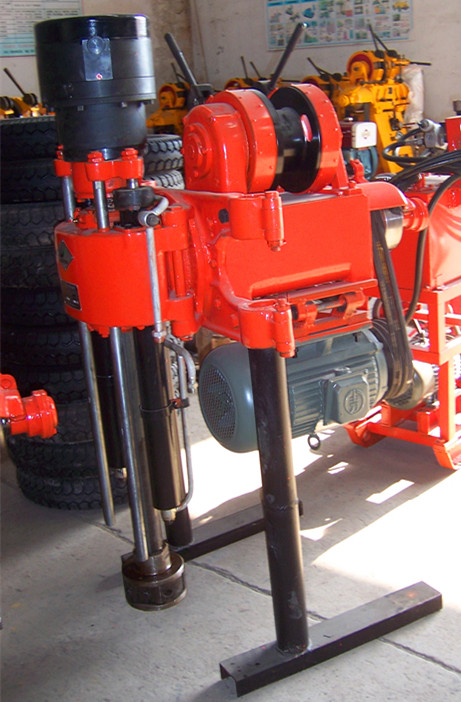

    KD-150型鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。既可以旋轉鉆進取巖心樣，也可以旋轉鉆進不取心鉆孔，比如鉆通風孔、引孔等。
鉆機特點：
1、具有油壓自動給進機構，提高鉆進效率，減輕工人勞動強度。
2、體積小、重量輕。
3、采用雙柱支撐，施工時占用場地面積小，結構緊湊。
4、鉆機、水泵分別傳動，便于施工場地的布置。
5、重量輕、分解性強、便于搬遷、安裝。

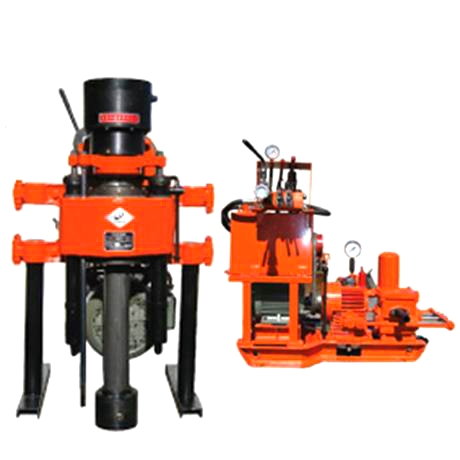

鉆機組成：鉆機為分體式，分二部分：
1、主機：由變速箱、回轉器、卷揚機、抱閘、卡盤、動力及聯接板、

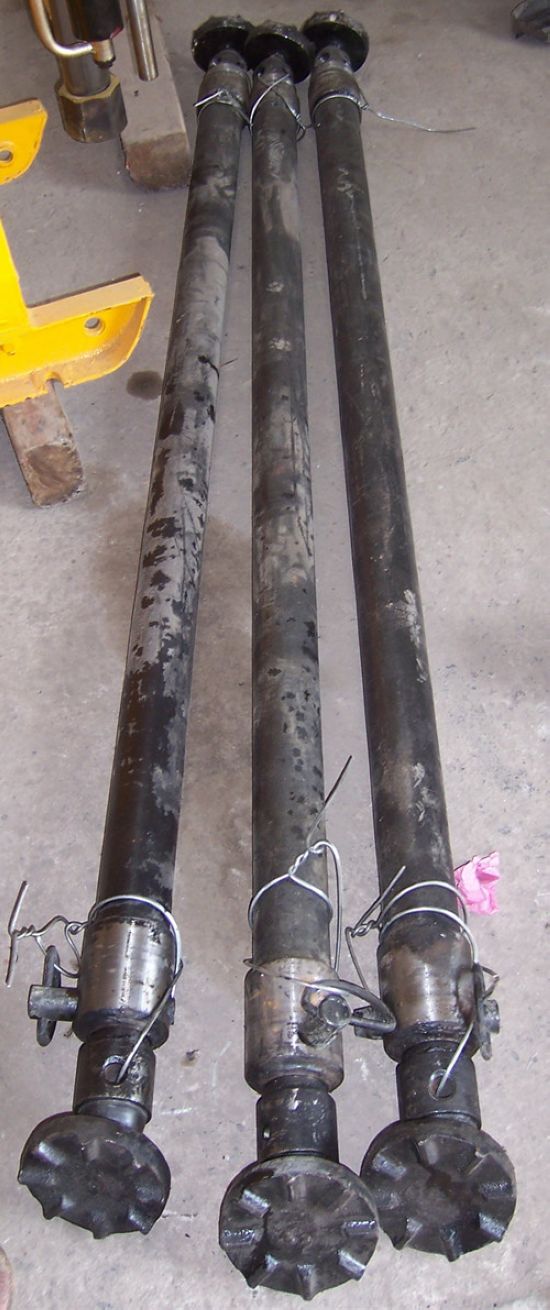

支柱（施工時安裝）、滾筒裝置、液壓系統等部件組成。

2、水泵組、油箱油泵：水泵組是由底架、減速箱、水泵、電動機等部件組成；液壓油箱及油泵位于底架之上。

技術參數
鉆機
鉆進深度：?150m    開孔直徑：? 91mm        終孔直徑：? 59mm
鉆桿直徑：? 42mm   鉆孔傾角：?0°-360°
鉆機外廓尺寸（長×寬×高）：?1405×800×1100 (mm)
水泵外廓尺寸（長×寬×高）：?1100×480×850 (mm)
回轉器
立軸內徑：?52mm    立軸轉速（三檔）：?140、295、470、790、1010r/min
立軸行程（KD100-4）：?450mm
立軸空載向上最大移動速度：? 0.05m/s   立軸空載向下最大移動速度：?0.067m/s
立軸最大給進壓力：?15KN               立軸最大起重力：?25KN
卷揚機
最大提升能力（單繩）：?11KN
卷筒圓周線速度（二層）：?0.255、0.51、1.02m/s
卷筒直徑：?145mm     鋼絲繩直徑：?9.3mm        鋼絲繩容量：?27m
主機電動機
型號 ：?Y160M-4      額定功率：?11KW           額定轉速：?1460r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
水泵
最大排量 ：?77L/min      最大工作壓力：?1Mpa    額定工作壓力：?0.7Mpa
泥漿泵電動機
型號：?Y100L2-4      額定功率：?3KW             額定轉速：?1430r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
油泵
類型：?齒輪泵        型號：?YBC-12/80        額定壓力?：?8Mpa
流量：?8ml/r         額定轉速：?1440r/min
