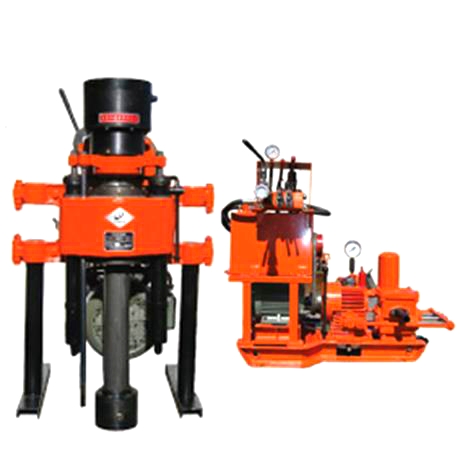

 KD100-4型坑道鉆機
      KD100-4型鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。
鉆機特點：
1、  具有油壓自動給進機構，提高鉆進效率，減輕工人勞動強度。
2、  體積小、重量輕。

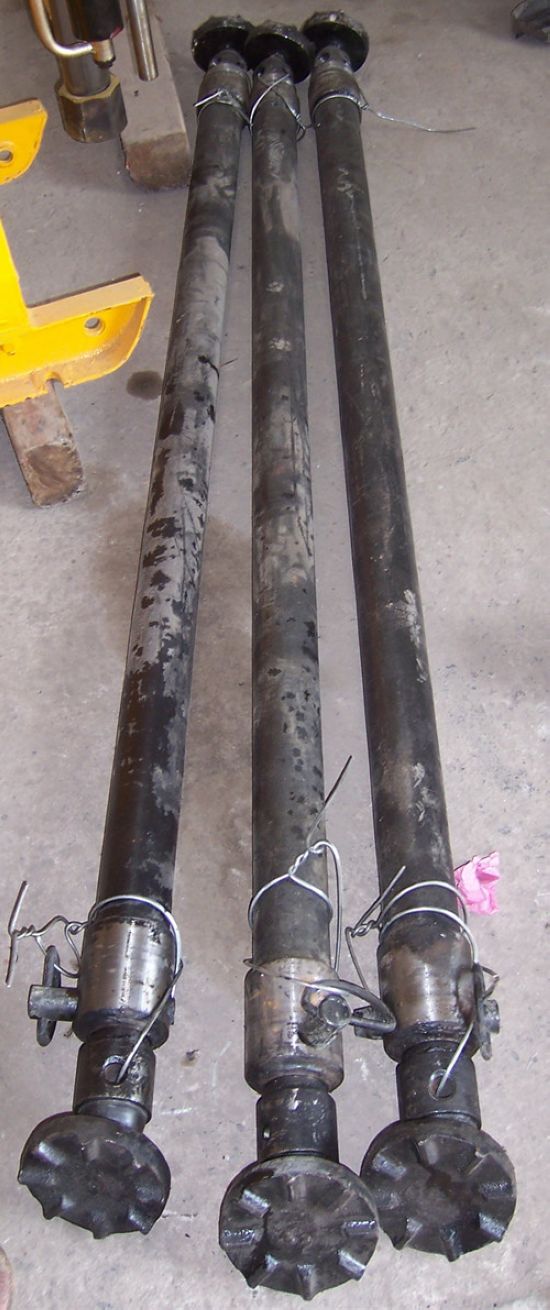

3、  采用雙柱支撐，施工時占用場地面積小，結構緊湊。
4、  鉆機、水泵分別傳動，便于施工現場的布置。
5、  重量輕、分解性強、便于搬遷、安裝。
鉆機組成：鉆機為分體式，分二部分：

1、主機：由變速箱、回轉器、卷?yè)P(yáng)機、抱閘、卡盤、動力及聯接板、支柱（施工時安裝）、滾筒裝置、液壓系統等部件組成。
2、水泵組、油箱油泵：水泵組是由底架、減速箱、水泵、電動機等部件組成；液壓油箱及油泵位于底架之上。

 技術參數

鉆進深度：?100m           開孔直徑：?110mm     終孔直徑：  75mm
鉆桿直徑：  42mm           鉆孔傾角 ： 0°-360°
鉆機外廓尺寸（長×寬×高）：  1405×800×1200 (mm)
水泵外廓尺寸（長×寬×高）：  1100×480×850 (mm)
回轉器
立軸內徑：  44mm    立軸轉速（三檔）：  200,400,800r/min
立軸行程（KD100-4）：  550mm
立軸空載向上最大移動速度：  0.05m/s     立軸空載向下最大移動速度：  0.067m/s
立軸最大給進壓力 ：  15KN    立軸最大起重力：  25KN
卷?yè)P(yáng)機
最大提升能力（單繩）：  10KN        卷筒圓周線速度（二層）：  0.255、0.51、1.02m/s
卷筒直徑 ：  145mm          鋼絲繩直徑： ?9.3mm          鋼絲繩容量 ：?27m
主機電動機
型號：  Y132M-4          額定功率：   7.5KW            額定轉速：  1440r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
水泵
最大排量：  77L/min        最大工作壓力：  1Mpa          額定工作壓力：  0.7Mpa
泥漿泵電動機
型號：  Y100L2-4            額定功率：  3KW             額定轉速：  1430r/min
若有防爆要求，需采用防爆型電動機（訂貨時需說明）
油泵
類型 ： 齒輪泵              型號：  YBC-12/80             額定壓力：  8Mpa
流量：  8ml/r               額定轉速：  1440r/min
